液压加载模拟怎么设置参数

xiaozheng · 发表于 2013-3-22 15:53:31

向专业的请教，非常感谢。

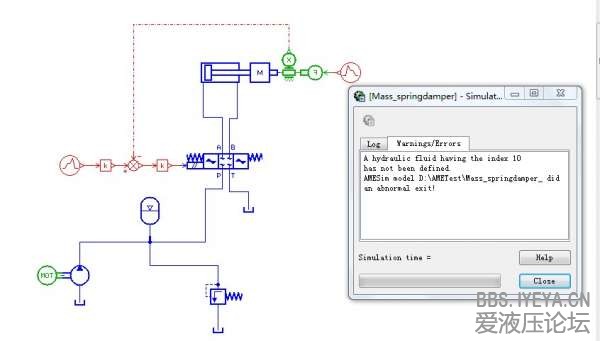

想进行模拟，可是错误提示液压泵参数不能被确定。我是在做毕业设计的，这软件会的人真不是很多，能查看的书 ...

紫月依依 · 发表于 2013-3-22 16:51:38

本帖最后由紫月依依于 2013-3-22 16:58 编辑

泵的参数不能被确定怎么回事，是你没有设置吧！
液压泵需要设定排量和转速的值，另外马达的转速也得设定

微山湖 · 发表于 2013-3-22 17:40:31

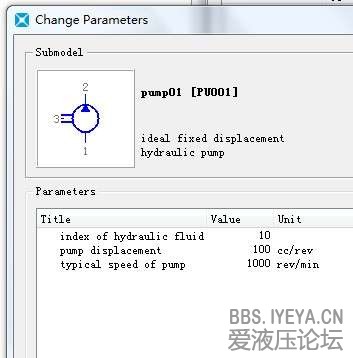

模型有默认的参数不至于不能仿真你那个流体属性index为什么是10

xiaozheng · 发表于 2013-3-22 18:35:29

微山湖发表于 2013-3-22 17:40
模型有默认的参数不至于不能仿真你那个流体属性index为什么是10

我设置了10，默认是0，不知道我的设计是不是有误。想问下你有没有资料关于液压的，可以发我参考下么？。网上关于这个软件的资料真的太少了，我的邮箱：386171263@qq.com。我的论文好苦恼啊。我老师也表示对此软件操作不是很熟悉···

xiaozheng · 发表于 2013-3-22 18:49:08

紫月依依发表于 2013-3-22 16:51
泵的参数不能被确定怎么回事，是你没有设置吧！
液压泵需要设定排量和转速的值，另外马达的转速也得设定

我好像设置了。。请问您有关于液压的资料能发我参考么。386171263@qq.com。真的非常感谢。

silent2010 · 发表于 2013-3-23 09:32:55

那个出错显示你的10号液压油没有定义。液压系统要对油液定义的，你的图里没有那个蓝色的水滴图

wangwen5955 · 发表于 2013-3-24 09:46:51

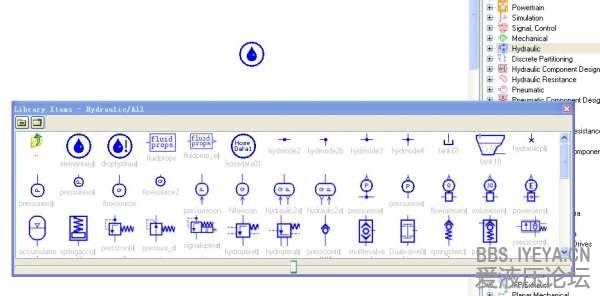

你好，你的模型错误很简单，你没在草图上加液压油子模块，如下图：

你加上这个之后在试试。

参与人数 1	金钱 +5	收起理由
dongfanghong	+ 5	赞一个!

一行知 · 发表于 2013-3-24 20:16:50

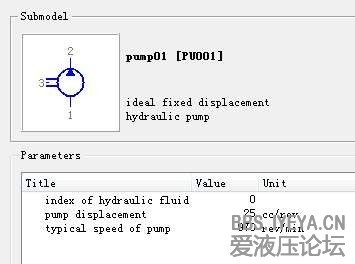

将10改成原来默认的0，或者将楼主所提到小液滴与其他元件设置成共同参数10，或者0
