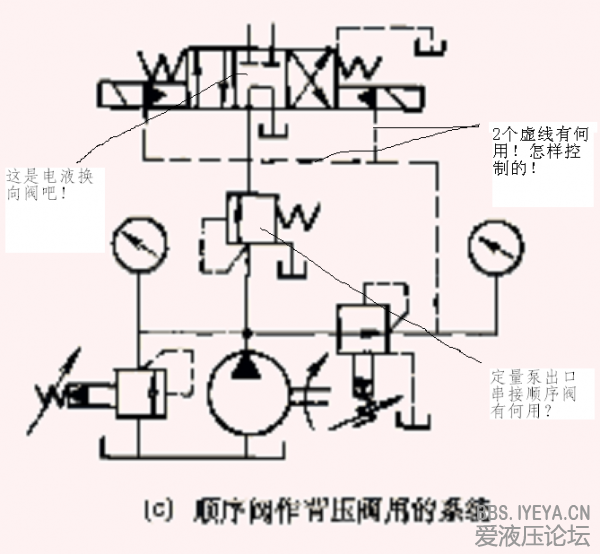

请教！这2个虚线是怎么控制的！谢谢！

我图我在 · 发表于 2013-3-27 09:37:33

wangfan · 发表于 2013-3-27 09:49:39

它是电液比例阀主阀的外液控油路啊！

清风慕竹 · 发表于 2013-3-27 10:51:21

上面的是电液换向阀，也可以分开画，分为电磁阀和液控阀，虚线是控制油路，通过电磁换向阀后作用于液动换向阀的左右控制腔从而控制主油路的方向。泵出口的顺序阀做背压阀用，使电液换向阀在中位时泵的出口保持一定的压力，一般此压力比较小，一边在换向时控制油路存在一定的压力可以及时换向，否则泵出口压力接近0，换向时电磁阀动作后不能及时建压换向不及时。

点评

我图我在

多谢！清风慕竹老师的指点！发表于 2013-3-27 11:01

评分

参与人数 1	金钱 +8	收起理由
heripeng	+ 8	赞一个!另外顺序阀作此处作背压阀用，其值应.

查看全部评分

wu650818 · 发表于 2013-3-27 12:43:03

学习！学习！

378026944 · 发表于 2013-3-27 12:44:12

慕竹大哥果然厉害，请问QQ是多少，可否私下聊聊？

flowwolf2001 · 发表于 2013-3-27 14:52:58

高人果然是多啊

andyyan1985 · 发表于 2013-3-31 11:17:10

清风慕竹发表于 2013-3-27 10:51
上面的是电液换向阀，也可以分开画，分为电磁阀和液控阀，虚线是控制油路，通过电磁换向阀后作用于液动换向 ...

如果没有顺序阀，那换向阀岂不是不能换向了？

点评

远方

如果没有顺序阀，那这个阀确实开不了，当然也可以在T口加一个个单向阀。发表于 2013-4-2 10:59

求剑 · 发表于 2013-3-31 23:23:27

flowwolf2001 发表于 2013-3-27 14:52
高人果然是多啊

两根虚线是电业阀的内控外泄的外泄油路。顺序阀的作用：因为你的电液阀的中位机能是O型的。泵一直处于卸荷状态如果电业阀换向时电液阀的先导控制阀控制油压无法建立起来，所以加一个顺序阀先建立一定的压力。也就是电液阀的先导阀的先导油压。
