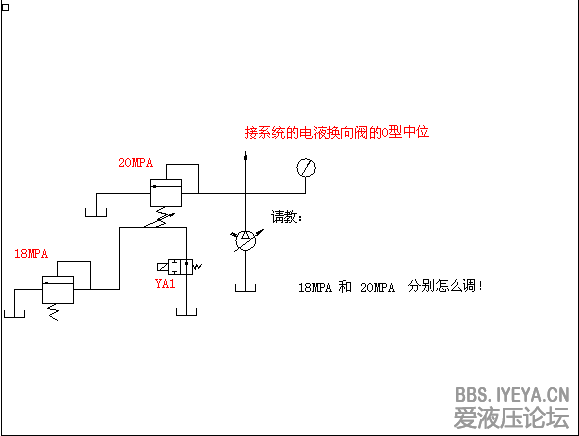

请教：图中的压力怎么调！

我图我在 · 发表于 2013-3-29 07:58:44

heripeng · 发表于 2013-3-29 08:29:00

1，堵住溢流阀1，K口，压力表调节至20MPA完成。
2，松开K口，接上溢流阀2，电磁阀通电接左位，接压力表，将溢流阀2调整到18即可。

你好！在调定 18MPA和20MPA时， YA1若不带电， 20MPA的主阀就溢流了！系统还有压力吗！ 18MPA和20MPA还怎么调！ YA1带电，油泵输出为高压，处于憋压状态！对系统安全影响大吗！这时，18MPA和20MPA还怎么*** 发表于 2013-3-29 18:46

1，只需要泵出口一个压力表即可测量 2，YA1断开卸荷，油泵输出基本无压，既然是卸荷，何来的蹩压。详情回复发表于 2013-3-29 13:15

多谢！请教下：对于第2个，接压力表，将溢流阀调到18：能不接压力表，从泵出口的压力表观测行吗！在调定 18MPA和20MPA时，YA1断开卸荷，油泵输出为高压，处于憋压状态！对系统安全影响大吗！ ... 发表于 2013-3-29 09:44

蛟龙 · 发表于 2013-3-29 13:11:36

就这原理图看，那20MPA的溢流阀好像没什么作用，当系统压力达到18MPA是就开始溢流了

heripeng · 发表于 2013-3-29 13:15:05

heripeng 发表于 2013-3-29 08:29
1，堵住溢流阀1，K口，压力表调节至20MPA完成。
2，松开K口，接上溢流阀2，电磁阀通电接左位，接压力表，将 ...

1，只需要泵出口一个压力表即可测量
2，YA1断开卸荷，油泵输出基本无压，既然是卸荷，何来的蹩压。

kauuka · 发表于 2013-3-29 13:29:33

你这个系统溢流阀只有两种状态，要么18MPa,要么电磁阀YA1失电，系统卸荷，如3楼所说，20MPa没什么用，要是想系统有两上压力，可考虑在18MPa溢流阀前增加一个电磁阀。
要是单纯的调溢流阀压力，2楼说的很好！

百万负翁 · 发表于 2013-3-29 16:53:43

此接法20MPa溢流阀无用，可将YA1换向阀串接在俩溢流阀之间或18MPa溢流阀与油箱之间，不过各有利弊。

我图我在 · 发表于 2013-3-29 18:46:44

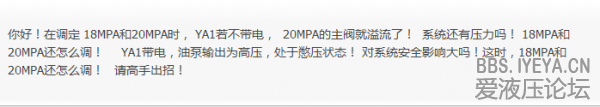

你好！在调定 18MPA和20MPA时， YA1若不带电， 20MPA的主阀就溢流了！系统还有压力吗！ 18MPA和20MPA还怎么调！ YA1带电，油泵输出为高压，处于憋压状态！对系统安全影响大吗！这时，18MPA和20MPA还怎么调！请高手出招！

欢迎大家探讨！发表于 2013-3-31 07:29

我图我在 · 发表于 2013-3-30 18:47:27

sdr · 发表于 2013-3-30 19:27:00

这系统图对吗？溢流阀外控口后面接一溢流阀，还要调压？请楼主解释一下思路，学习了。

20MPA是先导阀！ YA1不带电，20MPA阀卸荷！ YA1带电，18MPA建压发表于 2013-3-31 07:23

我图我在 · 发表于 2013-3-31 07:39:06
