请教一个液压原理图上的问题

wangs8811 · 发表于 2013-3-31 16:50:49

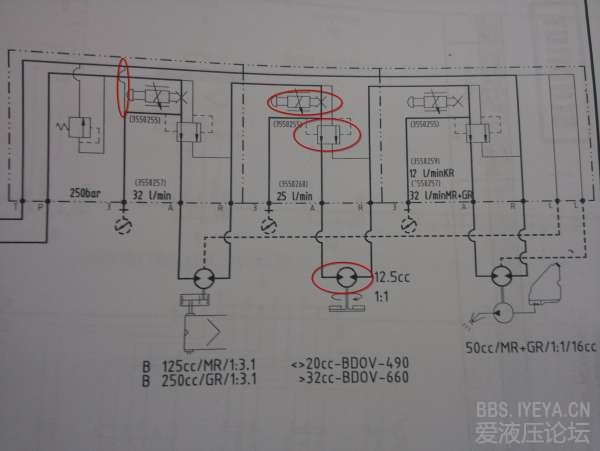

如图所见：

1. 最左边那个回油的回路是干什么用的，是不是画错了？
2. 两个阀是什么阀？找不到这种阀。。
3. 中间那个马达怎么没有卸油口，是不是有的马达没有卸油口啊？

多谢啦~~~

whx-002 · 发表于 2013-3-31 19:07:36

泵的型号~是不是齿轮马达~这个液压原理图的确很怪异~
感觉像是个减压阀和一个溢流阀一起的东西~

hengshengyeya · 发表于 2013-3-31 21:24:42

国外的东西吗，学习中

求剑 · 发表于 2013-3-31 23:06:08

hengshengyeya 发表于 2013-3-31 21:24
国外的东西吗，学习中

应该是一个比例流量阀调节马达的速度。中间的应该是一个齿轮马达

brary · 发表于 2013-4-4 04:59:54

可能是调流量的。中间减压阀当马达堵死，可以溢流到第二个马达。

ptl0142 · 发表于 2013-4-4 09:20:18

你说的那个应该是两个阀形成一个带旁通的调节阀，并且是手动控制，功能是保证两路的压力一致
ETN有很多不带泄油孔的齿轮马达

ydszyc888 · 发表于 2013-5-11 15:12:21

但是他们不能互用{:7_289:}

游勇 · 发表于 2013-5-12 00:30:06

1. 看来所有马达都是单向工作和。
2. 楼主圈着的是比例流量阀和三路方向阀。
3. 当比例流量阀半开时，多馀的流量会流向下一个油马达。
4. 单向马达便不用卸油口，因为会与出口连接。
