带卸荷阀芯的液控单向阀怎么用HCD建模型，请高手指点

刘逮 · 发表于 2013-4-7 20:27:46

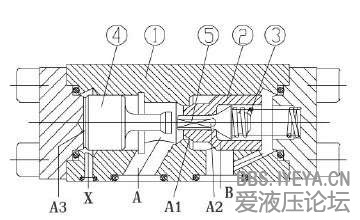

如图所示为带卸荷阀芯的液控单向阀，此种液控单向阀主要包括：阀体（1）、主阀芯（2）、压缩弹簧（3）、控制活塞（4）、先导阀芯（5）组成。
工作原理：由A口至B口可以自由流动，反方向上先导阀芯（5）和主阀芯（2）被弹簧（3）和系统压力保持在阀座上。若X口供油，则控制活塞（4）被向右推，首先打开导阀芯（5），再打开主阀芯（2）。
请各位前辈高手，不吝赐教！！！！

silent2010 · 发表于 2013-4-8 18:35:25

把各个功能细化，然后再堆砌成AMESIM模型的元件

刘逮 · 发表于 2013-4-8 21:06:19

silent2010 发表于 2013-4-8 18:35
把各个功能细化，然后再堆砌成AMESIM模型的元件

能说的具体点吗，AMESim只懂一点点

刘逮 · 发表于 2013-4-8 21:48:35

哪位大神，能否建个模型，万分感谢！！！！
