求助！帮我看看是什么问题？

挥斥方遒 · 发表于 2013-4-8 09:35:13

本帖最后由挥斥方遒于 2013-4-8 14:03 编辑

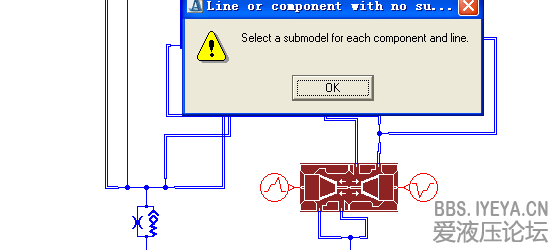

系统的其他部分都正常，就是图示新建立的分流集流阀是新加的，一点参数模式时总是提示这个对话框，谁能指点下是什么原因，谢谢啦

wangwen5955 · 发表于 2013-4-9 10:07:23

你好，你新加的那个阀有多种模式，需要你在第二步的时候选择一下模式，不认无法进行连接。

522286702 · 发表于 2013-4-9 10:25:56

本帖最后由 522286702 于 2013-4-9 10:28 编辑

没有选指定具体的模型。
第一个草图模式下可以放置元器件；
第二个模型选择模式，要对管路、元件具体的模型进行指定；
第三个参数模式，编辑具体的参数，如管路长度，通径等；
第四个才是运行模式。
最好能依次进行

挥斥方遒 · 发表于 2013-4-9 14:33:16

wangwen5955 发表于 2013-4-9 10:07
你好，你新加的那个阀有多种模式，需要你在第二步的时候选择一下模式，不认无法进行连接。

我在第二步点模式时怎么会子模型那里点不了

挥斥方遒 · 发表于 2013-4-9 14:35:26

522286702 发表于 2013-4-9 10:25
没有选指定具体的模型。
第一个草图模式下可以放置元器件；
第二个模型选择模式，要对管路、元件具体的模 ...

我按顺序弄，但是到第二步时子模型（premier submodel）点不了没反应是什么原因

522286702 · 发表于 2013-4-9 21:28:08

挥斥方遒发表于 2013-4-9 14:35
我按顺序弄，但是到第二步时子模型（premier submodel）点不了没反应是什么原因

是子模型点不来？还是点开之后没有可选的？
要是子模型点不了的话估计你要元件没有完全连接好，就是所有的元件必须要全部不显示阴影时才可以点子模型，或者你上下拉一下，看看有没有不小心放进去的没有的元件。

挥斥方遒 · 发表于 2013-4-10 08:43:07

522286702 发表于 2013-4-9 21:28
是子模型点不来？还是点开之后没有可选的？
要是子模型点不了的话估计你要元件没有完全连接好，就是所有 ...

就是进入模型模式后，就是上图那种情况，新建的阀就是那种显示的，再点子模型就没反应了

wangwen5955 · 发表于 2013-4-10 08:49:32

挥斥方遒发表于 2013-4-9 14:33
我在第二步点模式时怎么会子模型那里点不了

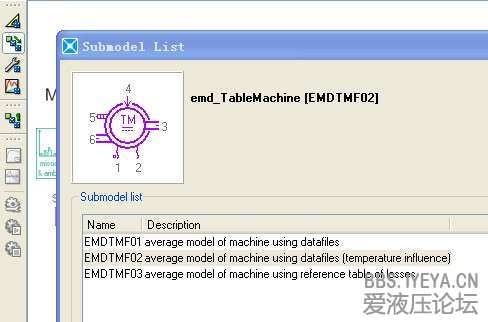

你好，不是指整个模型都有子模式，而是部分模块有子模块，如下图所示，你点到子模式下，电机有三种模式，你选择其中一种模式，再点OK 就行了，还有问题请继续和我联系吧。
$]MU[U_EQJFGIJSKYL`]W{7N.jpg$
