关于油泵卸荷问题

andyyan1985 · 发表于 2013-4-9 21:05:18

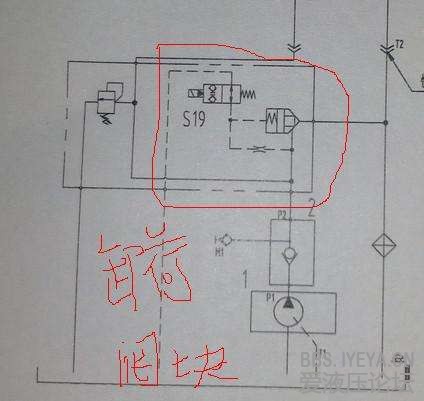

各位大师，请教下大家油泵卸荷是怎么设计的，我们设计的是用逻辑阀卸荷，见图。 DSC_0378_调整大小_副本.jpg

522286702 · 发表于 2013-4-9 21:25:17

我们直接用一个比例溢流阀来做的，启动时也就不到1MPa。

AMIN · 发表于 2013-4-9 21:56:14

泵出口单向阀的位置该放到后边，别的从图上看没什么问题了。
楼上用比例溢流阀，不知道怎么想的ou

suqinghu1 · 发表于 2013-4-9 22:41:18

如果单向在此图中设计成开启需要一定压力的会有什么影响呢？

weixing8688 · 发表于 2013-4-10 10:34:55

1、单向阀放在后面不行，你负载没法泄压
2、单向阀开启压力很小，影响不大

AMIN · 发表于 2013-4-10 11:41:54

你把单向阀放在那里，卸掉的不只是你泵的压力了。后边管路的压力全跑了

远方 · 发表于 2013-4-10 13:25:48

请问你选的是什么类型的油泵

一路漂泊 · 发表于 2013-4-10 13:25:58

楼主，我认识，三一港机的正面吊真好看。

andyyan1985 · 发表于 2013-4-10 23:59:13

？您是哪位啊

追风的沙 · 发表于 2013-4-17 09:28:37

油泵前面是可以加单向阀的，主要作用是当负载压力过高的时候，突然停泵，防止液流倒流，损坏油泵的作用。卸荷阀一般采用两种方式，一种就是楼主给的采用两通插装阀，另一种采用电磁阀加远控溢流阀的方式。
两通插装阀可以实现大流量泵的卸荷。
