求解释，游勇大师的图

枫，子 · 发表于 2013-4-16 21:45:30

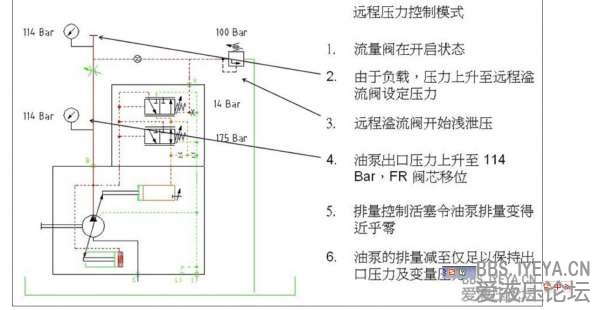

此图中，
为什么节流口前后压力相等?

如果节流口前后压力相等，那么流量控制阀应该是在右位，
如果是在右位，那排量如何减少？

游勇大师可否解释解释，
是否图是错的呢？

交流学习 · 发表于 2013-4-16 22:09:27

按照如图理解，是将泵出口端堵死，此时油液不流动，节流口前后压差是相等的；如果在正常工作情况下，即油液流动的时候，节流口前后的压差是不同的。

枫，子 · 发表于 2013-4-17 08:39:32

还一问题：
若压力升高负载还在运动呢，那两个节流口都有压差了吧。。

西门巴约纳 · 发表于 2013-4-17 11:13:43

任何一个元件都可以看成是液阻当稳定的时候出口的压力就是节流的压差+溢流阀的压力

xwy@home · 发表于 2013-4-17 19:35:57

楼上的回复，很到位！用普遍的规律涵盖了许多结构现象。

游勇 · 发表于 2013-4-17 23:00:40

楼主是学生还是液压从业员？好象很希望从在下的帖子挑出错处以证明楼主自己的能力！
别人如何使用DFR1控制，没看到油路图不好分析。而在下提供的油路图巳在成千上万的注塑机里使用，一点问题也没有，楼主不明白只因为楼主不能接受DFR1的工作原理就是那么简单。

枫，子 · 发表于 2013-4-18 08:20:50

游勇发表于 2013-4-17 23:00
楼主是学生还是液压从业员？好象很希望从在下的帖子挑出错处以证明楼主自己的能力！
别人如何使用DFR1控制 ...

大师居然这样想我。{:9_221:}
我是真心没弄明白、。。我的意思只是想弄明白。
绝无半点挑刺意思、。
大师或者是会错我意思了吧。
我的没理解之处也是真实存在的：
流量控制阀在左位时，排量活塞开始变化，直到达到压差后，恢复平衡。
恢复平衡也就意味这流量控制阀在右位了。
我不明白的疑点就在这里。在初始状态和压力切断图中：流量控制阀若在右位，泵的排量和压力是会减到最小的。
就是不明白工作时，如何达到平衡的！！
