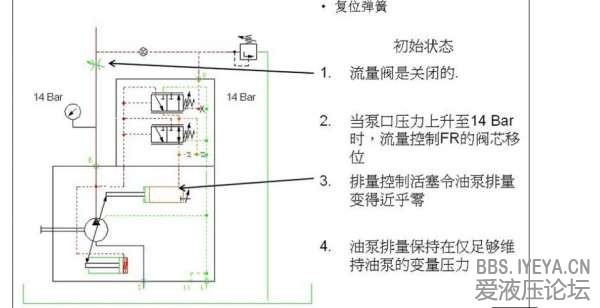

高人们请进：游勇大帅的图。

一点小疑问：

上下变量活塞面积是否是一样的？？？

如果上下变量活塞面积一样，那么当流量控制阀处于左位的时，
变量活塞应该是平衡的啊。
怎么会将排量活塞压至最小呢？

结合游勇师傅的其他图，，
发现工作情况是：
流量阀处于右位时，变量，恢复左位时，保持平衡。。

既然左位是保持平衡，为何此图在左位时，会将其压缩到最小排量去呢？

矛盾啊 求解释？

第一个问题，变量缸两边的面积肯定是不相同的，右边的比左边大，因为左边有弹簧。第二个问题，不知道你说的阀指的是哪个阀，平衡是什么意思。建议你看看力士乐样本，研究下A10或A11的泵控制方式。

流量平衡应该是流量控制阀两端控制压力的压差（压差即为弹簧的调节力），控制流量阀的动作。柱塞泵的斜盘应该只有两个位置，最大和最小排量，当流量阀换位时，斜盘随即发生改变的。
