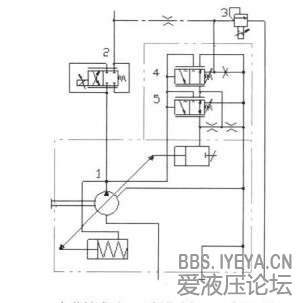

此图比例阀进出油口为什么串接

471165265 · 发表于 2013-4-19 22:55:36

有图

471165265 · 发表于 2013-4-19 22:56:45

我指的是2进出油口接法

471165265 · 发表于 2013-4-19 22:58:26

是不是防止内泄

带头大哥 · 发表于 2013-4-20 08:52:33

应该是通过2倍流量吧！

471165265 · 发表于 2013-4-20 21:29:48

2倍是肯定的了

骆驼（煜） · 发表于 2013-4-22 10:15:53

471165265 发表于 2013-4-19 22:58
是不是防止内泄

应该是可以防止内泄的，但是这种用法不常见啊，因为一般T口的承压要比P、A、B要小。

诚实可靠小郎君 · 发表于 2013-4-22 12:35:15

其实这就是个比例节流阀，这个比例方向阀在这里的作用仅仅是控制（开口）流量，不起方向阀的作用。
没什么两倍流量的说法

四楼说得对，这个接法是使用双通道原理，可增加比例方向阀的过油量，代价是工作压力不能超过比例方向阀的T口压力。发表于 2013-4-23 17:13

471165265 · 发表于 2013-4-22 23:40:21

那天去大同机械面试碰上的，我也是第一次见过

这已是九十年代技术！现时大部份注塑机都采用，但由于工作压力低，压力机甚少使用。发表于 2013-4-23 17:16
