请教下液压符号的含义

百万负翁 · 发表于 2013-4-20 15:46:40

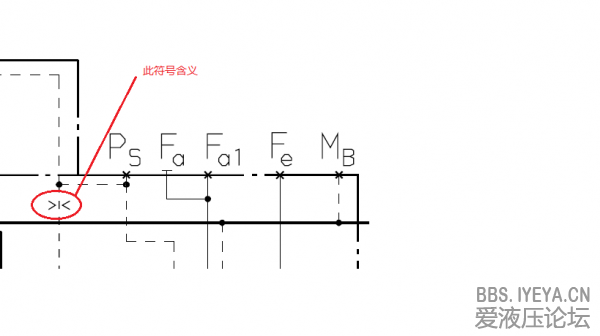

在看力士乐样本时常看到以下的符号，却不明白其含义。

符号含义

泛舟 · 发表于 2013-4-20 16:20:02

液阻

液压心脏 · 发表于 2013-4-20 17:27:42

可能是开关，调节的时候，会开与关嘛。
不知道是不是，，看你所拥有的说明书吧。

不是开关，如二楼所说，是不受温度影响的液阻。发表于 2013-4-20 18:20

lhpmatlab · 发表于 2013-4-20 21:59:17

游勇前辈，液阻除了不受温度影响以外和节流阀还有什么区别？

百万负翁 · 发表于 2013-4-21 10:53:14

不受温度影响的液阻，难道是薄壁孔阻尼孔？

刺客11号 · 发表于 2013-4-21 19:25:26

就是阻尼孔，另外你图中的Fa Fe 分别代表什么含义呢？

LIDEMIN126 · 发表于 2013-4-22 11:02:47

刺客11号发表于 2013-4-21 19:25
就是阻尼孔，另外你图中的Fa Fe 分别代表什么含义呢？

Fa Fe 应该是外接滤油器进出油借口。也可以将该口堵住，就是不接外接滤油器了那样可能对系统不利

液压工兵 · 发表于 2013-4-22 13:11:22

就是阻尼孔

RAMBO · 发表于 2013-4-22 16:18:53

lhpmatlab 发表于 2013-4-20 21:59
游勇前辈，液阻除了不受温度影响以外和节流阀还有什么区别？

液阻一般分为固定式和可调的而节流阀都是可调的另外节流阀也可以简称液阻
