关于此图请大师们详解

918180731 · 发表于 2013-4-21 17:17:01

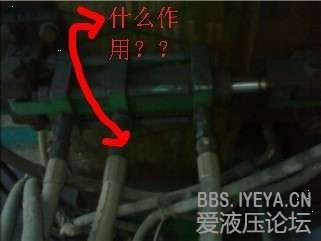

如题此油缸为一锁板油缸。2位开关即打开返回。换向阀2组。。此类型油缸名称及用图及原理？？？？？？最主要是中间那条油管起的什么作用？？？？

继续 · 发表于 2014-3-25 13:30:37

你这个是不是增压油缸啊？图片不太清楚啊

文_涛 · 发表于 2014-3-26 17:56:49

是不是有快进和工进，不同直径的缸做到一起。实现快进和快退

zzfjct · 发表于 2014-3-26 19:37:51

本帖最后由 zzfjct 于 2014-3-26 19:40 编辑

活塞越过中间接口时自动卸载、停止，卸载时有缓冲功能，用两位四通换向阀可以实现三位四通功能（当然不是仅仅为了这个），中间接口通油箱。

yj711010 · 发表于 2014-3-26 21:00:32

2组换向阀? 可能中间一根油管连接的是锁紧缸.
