液压原理分析

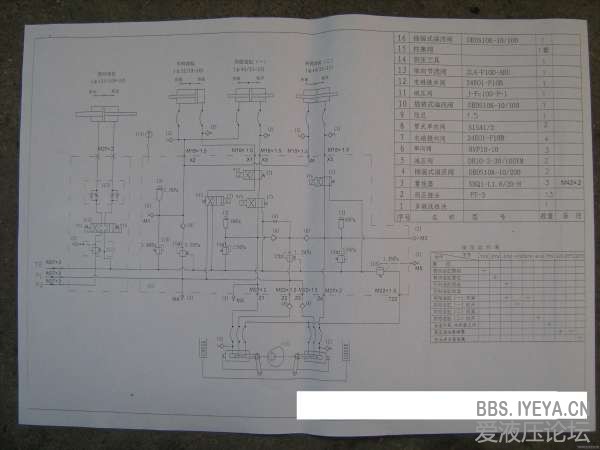

具体见图片，想请高人分析一下他的原理，有点搞不懂夹钳1和夹钳2与10，4a,4b，16这几个溢流阀的关系，如果我要调整夹钳的松开速度和夹紧速度和夹紧力，怎样调，谢谢。

兄弟，你这图连元器件都看不清啊，能给张清晰点的吗？

柱塞阀起什么作用的 啊

除了柱塞阀，基本还是看得懂

起换向作用，有凸轮控制，180度控制一个

这个图看不清楚哦!,太小拉!

夹钳是通过改变夹钳油压前端和尾端的压力来控制开和关:
1. 前端压力是固定的3.5 Mpa；
2. 当後端连接到15 Mpa，夹钳油缸前进；
3. 当後端连接到T口(1.5Mpa)时，夹钳後退；
4. 看起来速度不可调，可试试通过改变压力来变速，但会改变夹持力！
