[装载机]
装载机行走机构液压系统疑问
[复制链接]
紫龙蓝冰
紫龙蓝冰
当前离线
积分
271
注册时间
2012-5-21
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-7 15:58:26
|
显示全部楼层
|
阅读模式

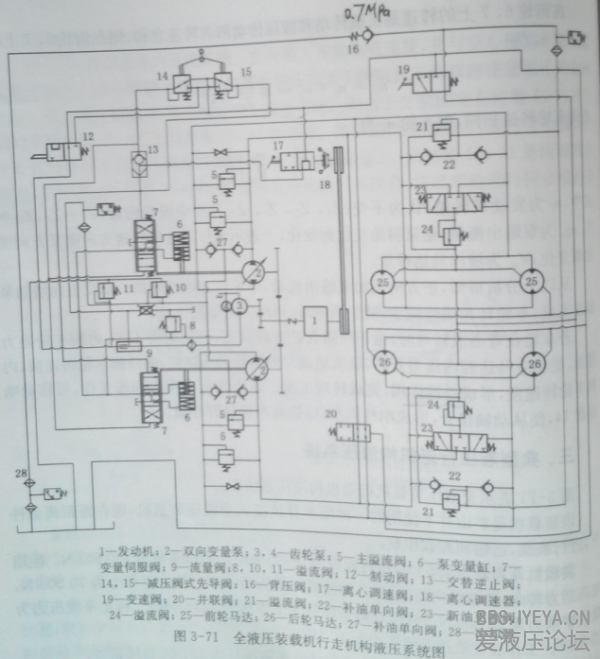

图为《
工程机械
液压系统
设计》一书的
装载机
行走机构液压系统。书中说:“闭式系统有两路补油:1.由
泵
3经分流阀9分出一路油,经单向阀27进入闭式系统补油;2.由背压油路,经单向阀22进行补
油缸
。”
第1路被容易看懂,第2路补油看不懂,不知道所补的油来自哪里。请哪位解答一下。先谢谢了!
液压
,
装载机
相关帖子
.
液压系统设计技巧与禁忌
.
液压密封技术介绍,使用与维修解答
.
掘进机参数表(带液压)
.
液压传动基础知识
.
液压 样本 书籍
.
液压站消防要求
.
从老师那刚要到的液压实例
.
想给两个液压泵匹配电机
.
供应,定制液压快速接头,承接OEM代工
回复
使用道具
举报
提升卡
置顶卡
变色卡
zy198726
zy198726
当前离线
积分
46
注册时间
2013-3-25
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-7 20:38:08
|
显示全部楼层
单向阀22的油是从油箱补的。
回复
支持
反对
使用道具
举报
紫龙蓝冰
紫龙蓝冰
当前离线
积分
271
注册时间
2012-5-21
最后登录
1970-1-1
IP卡
狗仔卡
楼主
|
发表于 2013-5-8 11:08:36
|
显示全部楼层
zy198726 发表于 2013-5-7 20:38
单向阀22的油是从油箱补的。
朋友,能详细说一说吗?
回复
支持
反对
使用道具
举报
wydabl
wydabl
当前离线
积分
579
注册时间
2011-4-7
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:即来则安
打卡总天数:206
打卡总奖励:631
发表于 2013-5-27 12:07:32
|
显示全部楼层
同问,第二路补油压力来源是?莫非是油箱里的初始压力?当行走马达转动过快时,系统会自动从油箱吸油?
还等大神指教
回复
支持
反对
使用道具
举报
flowwolf2001
flowwolf2001
当前离线
积分
103
注册时间
2011-12-13
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2013-5-27 16:31:45
|
显示全部楼层
看起来挺复杂的,一步一步来吧
