力士乐A4V.......HD泵的压力与排量问题

泛舟

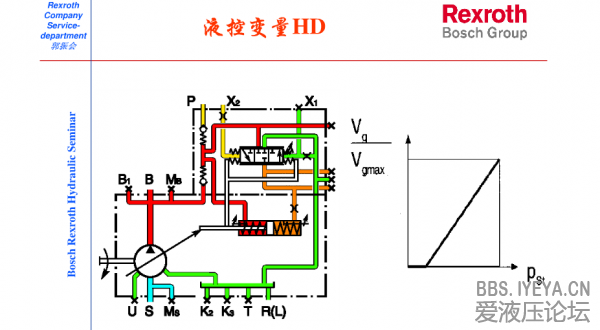

液控变量HD泵的压力排量图上的Pst的压力是X1或X2还是P口的压力

泛舟

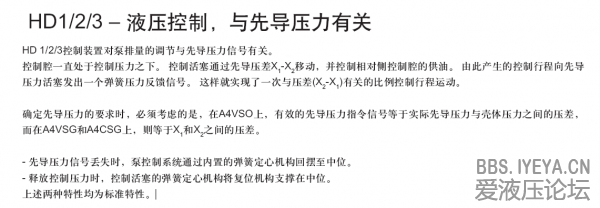

Pst的压力是X1或X2

xwy@home

scgbb 发表于 2013-5-10 12:42
Pst的压力是X1或X2

您好，尝试回答您的问题：
1、前一段试验10v--FHD泵源，基本和您提及的相似；
2、X2--斜盘反馈压力，外控第一路油使得斜盘为中位，即Vg=0cc;
3、Pst=X1口压力，外控第二路油，产生压差从而控制泵体输出斜盘，达到排量的可控，10v--12bar控制范围及Vgmin到Vgmax；
4、这种控制方式控制精度低于电比例排量控制；
