关于插装阀的阀套加工和拆装

21 主题	243 回帖	259 积分

金钱: 4601

积分: 259

发消息

发表于 2013-5-14 12:57:45 |江苏| 显示全部楼层 |阅读模式

请问哪位高手介绍一下，插装阀的阀套和阀座之间配合公差在什么范围？是否含有定位之类的结构？还是仅靠密封件的变形提供的摩擦力造成了不容易取出？
因为之前拆卸过程中，阀套未能取出，谢谢。

插装阀, 拆装


相关帖子

回复

使用道具举报

5 主题	735 回帖	397 积分

金钱: 5372

积分: 397

发消息

发表于 2013-5-14 16:18:28 |山东| 显示全部楼层

配合应该是小间隙配合。
用个钩子拉出。
拉不动则可能是杂质卡死，密封圈进入间隙卡住阀套，阀套变形。

回复

使用道具举报

21 主题	327 回帖	282 积分

金钱: 18849

积分: 282

发消息

发表于 2013-5-14 20:30:27 |上海| 显示全部楼层

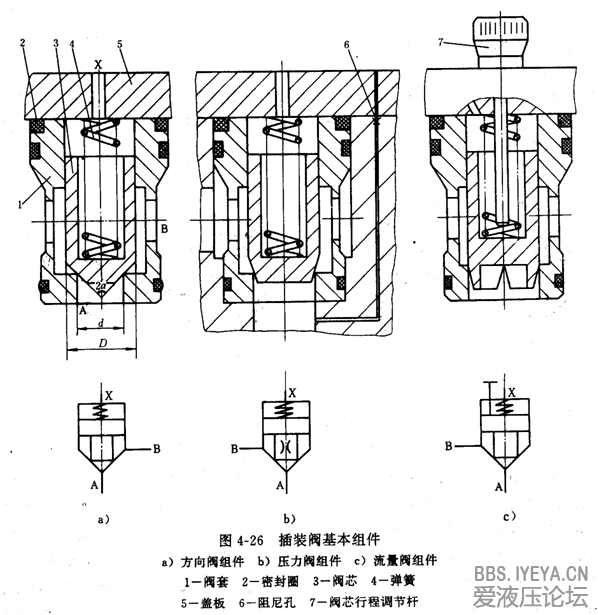

就是间隙配合啊，就是用图中标示的那三个密封圈来密封的。有专门的工具来取阀套的，买插装阀的厂家就应该有卖的。不想花钱的话自己做一个也行，类似一个“T”形，不过前面是斜的。刚好伸进去之后可以把两端搭在图示阀的两个B口处。
