液压缸怎么选择

yehuai2012 · 发表于 2013-5-20 10:57:09

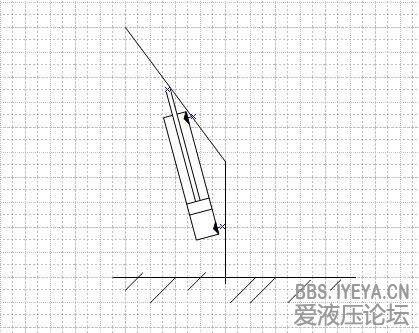

假定一个场景

yehuai2012 · 发表于 2013-5-20 10:59:00

我的想法是以什么为基准选择液压缸满足构件行程的情况下，选择液压缸压力较小？优化分析铰接点？

yehuai2012 · 发表于 2013-5-20 10:59:45

还是和构件末端的速度角速度有关系？

Emmett_1984 · 发表于 2013-5-20 12:00:07

个人认为，根据你的结构，油缸尾部可以另外做基础安装比较好，如图的话，油缸要选择的缸径会比较大。

奋斗吧 · 发表于 2013-5-24 15:28:46

普通随车吊变幅油缸，缸径确定主要是看受力分析啊
压力的就是看你系统压力怎么确定啊

yehuai2012 · 发表于 2013-6-11 13:28:37

Emmett_1984 发表于 2013-5-20 12:00
个人认为，根据你的结构，油缸尾部可以另外做基础安装比较好，如图的话，油缸要选择的缸径会比较大。

嗯有点没明白你的意思是不是油缸的尾部铰接可以在任意位置只要在下面的构件做出延伸？

yehuai2012 · 发表于 2013-6-11 13:35:32

奋斗吧发表于 2013-5-24 15:28
普通随车吊变幅油缸，缸径确定主要是看受力分析啊
压力的就是看你系统压力怎么确定啊

谢谢缸径确定，你是指选相同起重量的油缸直径就行，不用计算？末端力,末端行程知道，系统压力知道，缸径知道液压缸的受力就知道那活塞行程呢？也是选参考吗

奋斗吧 · 发表于 2013-6-11 19:39:45

yehuai2012 发表于 2013-6-11 13:35
谢谢缸径确定，你是指选相同起重量的油缸直径就行，不用计算？末端力,末端行程知道，系统压力知道 ...

不是，具体计算，先确定液压系统压力，然后对油缸受力分析，确定好垂直于活塞的力的大小，根据这两个条件就能计算出活塞的受力面积，从而确定压力多大；
活塞的行程是根据你结构设计的，比方说随车吊吊臂你要求达到多大的仰角，根据角度来确定你的行程

yehuai2012 · 发表于 2013-7-14 14:40:12

奋斗吧发表于 2013-6-11 19:39
不是，具体计算，先确定液压系统压力，然后对油缸受力分析，确定好垂直于活塞的力的大小，根据这两个条件 ...

不好意思还是没明白怎么进行油缸受力分析行程铰接点位置都没定的情况下

yehuai2012 · 发表于 2013-7-14 14:44:05

yehuai2012 发表于 2013-7-14 14:40
不好意思还是没明白怎么进行油缸受力分析行程铰接点位置都没定的情况下

已知的条件有吊臂长度起重质量举升高度油缸的分析怎么进行具体需要哪些知识
