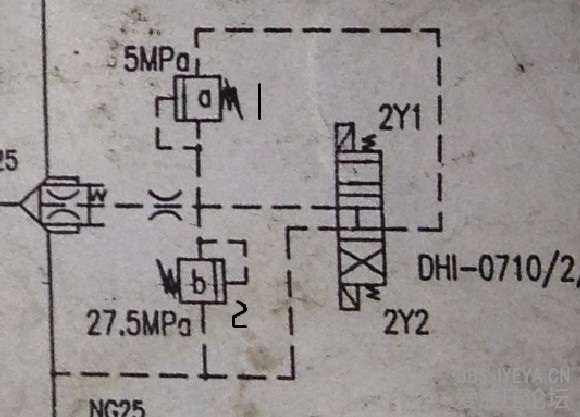

请教下此图中。1，2溢流阀的控制油路从哪里来

Eason、 · 发表于 2013-5-21 10:43:25

susanxin · 发表于 2013-5-21 13:23:22

可以将图纸提供的更多些吗？

lipandeng · 发表于 2013-5-21 13:27:03

从插装阀的主阀芯有一个阻尼孔上面画的少了一个点

lipandeng · 发表于 2013-5-21 13:34:27

看图是不要老是死扣图纸的某个图形知道其动作原理就行啦图纸只是教我们如何认识其原理如知道了其原理就不必在刻意在图上下功夫如当别人用手指给你看某个东西时最终看的是那个东西而不是手指

Emmett_1984 · 发表于 2013-5-22 12:41:15

插装阀的左侧应该是压力油，溢流阀的压力油是通过阀芯供的，一旦溢流阀打开，插装阀上腔卸压，插装阀的阀芯上移，卸荷（上下线通过插装阀应该为溢流管路）

海中游 · 发表于 2013-5-22 13:28:19

插装阀阀芯上有1个阻尼孔，直径0.5~1mm
油液经过阻尼孔输送压力给溢流阀和换向阀。
具体查看相关资料。

海中游 · 发表于 2013-5-22 13:31:05

lipandeng 发表于 2013-5-21 13:27
从插装阀的主阀芯有一个阻尼孔上面画的少了一个点

有画阻尼孔的。

lipandeng · 发表于 2013-5-22 13:39:54

阻尼孔是有呀少了一个点不知道没没画还是图纸不清楚以后画图那个点要大一点

Eason、 · 发表于 2013-5-23 11:02:12

这种插装阀与普通的插装阀画法怎么不一样。有什么区别吗

a343740703 · 发表于 2013-5-24 10:34:06

从图纸上看，好像只有5Mpa的溢流阀起作用。该图插装阀为不带阻尼面积比较大（一般为14.3:1）适用于做溢流阀的插装阀。
