关于平衡阀的问题

qqqqqqwwww · 发表于 2013-5-23 06:27:12

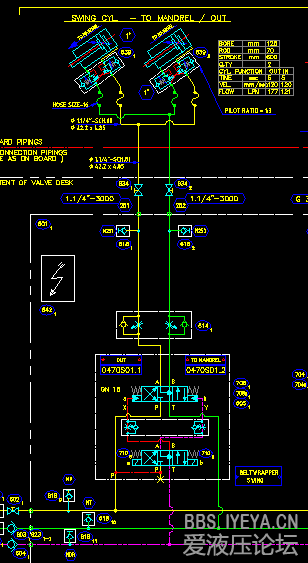

图中油缸的速度是不是由639平衡阀和614双单向节流阀共同作用的？若平衡阀设定压力增大是不是油缸速度变慢？

Emmett_1984 · 发表于 2013-5-27 14:36:53

速度与单位流量有关系，流速与管道进出口的压差成正比，当出口压力上升，进口压力不变，所以速度会减慢

gaosu7101 · 发表于 2013-5-29 16:35:55

速度与单位流量有关系，在一定范围内平衡阀设定压力增大，速度不变

sfg4546 · 发表于 2013-6-11 22:01:26

油缸速度是由节流阀控制的平衡阀只是起到一个单向的保压的作用

骆驼（煜） · 发表于 2013-6-15 09:29:01

油缸上集成平衡阀，其主要作用是负向负载的保护，提供背压，平衡过大的压差导致的下降失控。同时还可以起到管路爆裂安全阀的作用。其溢流压力一般是工作压力的1.3倍，主要是保护执行器元件，防止因过大冲击导致执行器损坏。至于油缸的速度取决于流量，因此其速度控制主要取决于节流阀。你的原理图上看，属于进口节流调速，系统特性应参照基本回路。

qqqqqqwwww · 发表于 2013-6-15 17:12:35

骆驼（煜）发表于 2013-6-15 09:29
油缸上集成平衡阀，其主要作用是负向负载的保护，提供背压，平衡过大的压差导致的下降失控。同时还可以起到 ...

谢谢您的回复。

jtwang · 发表于 2013-9-21 18:59:13

骆驼（煜）发表于 2013-6-15 09:29
油缸上集成平衡阀，其主要作用是负向负载的保护，提供背压，平衡过大的压差导致的下降失控。同时还可以起到 ...

那平衡阀的压力调节是怎样调节的呢？

zzfjct · 发表于 2013-9-21 19:21:37

本帖最后由 zzfjct 于 2013-9-21 19:26 编辑

由油缸支持的有自由下落可能的机件质量的垂直分力，及机构速比放大（或缩小）后作用于油缸的力的最大值，除以油缸受力腔面积，即为相应平衡阀的设定压力，应考虑能否用出口节流兼任平衡阀功能。

骆驼（煜） · 发表于 2013-10-24 14:40:50

jtwang 发表于 2013-9-21 18:59
那平衡阀的压力调节是怎样调节的呢？

一般跟供货商谈好预设定的压力。或者有试验台的话也可以自行调节，调节方法同溢流阀。

小K · 发表于 2013-11-26 16:26:20

平衡阀是起到稳定油缸速度的作用跟调速关系不大
