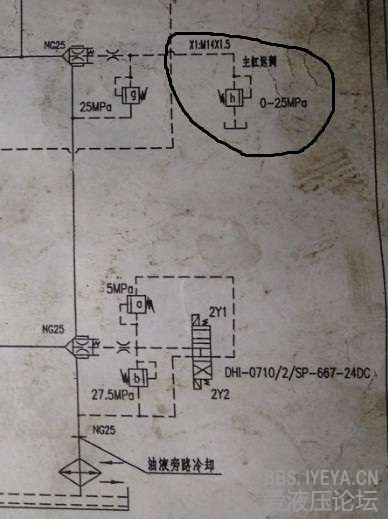

此方框处溢流阀如何起到远程调压作用

Eason、

此方框处溢流阀如何起到远程调压作用

只恋蓝黑

这个是压床上面的吗？NG25的前端的系统压力油经NG25的节流孔到达主缸远调阀，同时作用在NG25阀芯的后部，若主缸远调阀的设定压力为0，则NC25阀芯的后部的压力也为0，NG25阀芯打开，系统压力油直接往下经过下面的NG25回到油箱，
若设置其他的压力，则系统压力达到该设定压力上面的NG25才能打开，
当设定压力超过25MPa时，标号g的溢流阀起保护系统的作用。
个人见解，希望指正

Eason、

是压机上面的。可以上面这个插装阀的油液与下面这个插装阀的油液是怎么个连通法，如果下面这个插装阀阀芯打开，那么油液不是直接回油箱了吗，怎么会有油液去到上面那个插装阀

zhutongswj

仔细研究一下插装阀的控制结构，不要单纯看原理图！

清风慕竹

这个应该和先导式溢流阀的远程控制口的远程调压差不多，在插装阀的主阀芯上有一个阻尼孔，当压力小于远程调定压力时，阻尼孔两端的压力相等，插装阀不开启，当大于远程调定压力时，远程调压阀开启，阻尼孔有流量通过，两端形成压差，此压差推动插装阀主阀芯，使插装溢流阀溢流。

zhoutianyue

这个阀应该远离插装阀，当它打开时，产生流动，插装阀打开，远程调压

只恋蓝黑

Eason、 发表于 2013-5-25 09:22
是压机上面的。可以上面这个插装阀的油液与下面这个插装阀的油液是怎么个连通法，如果下面这个插装阀阀芯打 ...

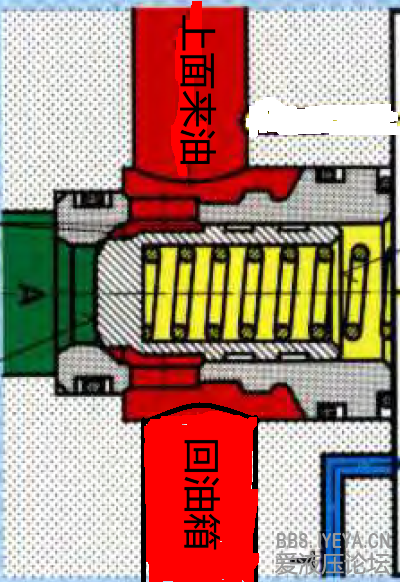

下面那个插装阀不需要打开的，上面来的油从侧面到达油箱的，

弄了一个简图，有不对请指正

海中游

只恋蓝黑 发表于 2013-5-25 09:03
这个是压床上面的吗？NG25的前端的系统压力油经NG25的节流孔到达主缸远调阀，同时作用在NG25阀芯的后部，若 ...

就是这样
说的对，支持。

当当

将此阀放置于操作台上进行调压，因此是远程调压。
