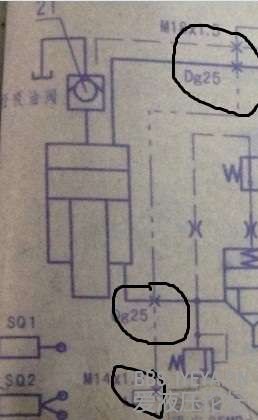

此图管路连接中叉叉表示什么意思啊

Eason、 · 发表于 2013-5-25 09:18:32

此图管路连接中叉叉表示什么意思啊

zhutongswj · 发表于 2013-5-25 10:38:30

听说过隔壁接头吗？

qqqqqqwwww · 发表于 2013-5-26 21:17:25

zhutongswj 发表于 2013-5-25 10:38
听说过隔壁接头吗？

第一次听说，能否上传个图片？

zhutongswj · 发表于 2013-5-28 21:03:40

等一等拍了照片后上传！！

Eason、 · 发表于 2013-5-28 21:38:42

请教啊。什么是隔壁接头，表示管路通还是不通。

漫步小液压 · 发表于 2013-5-29 09:37:03

表示通

当当 · 发表于 2013-6-10 20:51:25

双点划线表示阀块，交叉点是指外接口。

Eason、 · 发表于 2013-6-11 18:32:58

当当发表于 2013-6-10 20:51
双点划线表示阀块，交叉点是指外接口。

可以具体点解释吗？这里好像是实线啊。不是点划线

骆驼（煜） · 发表于 2013-6-11 22:09:36

表示集成块或者阀块上的一个连接点
