求指教：散热器的问题

请教：

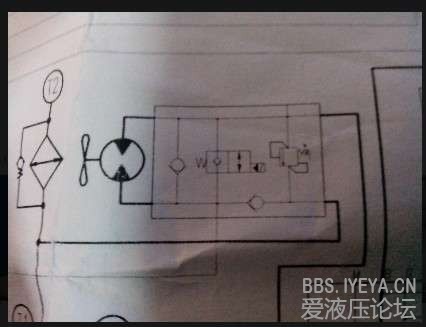

这个马达散热器的原理是什么？？？？

散热器是连接在发动机后面的那个东西把？

它是风冷么？

风冷的话是否还需要空压机呢？

你这个应该是个液压油散热的吧？

散热器后面是温控阀  主要是控制散热器工作的温度

风冷只是利用空气流动带走热量，而不是用压缩空气冷却，风扇就可以。

不只是光靠风扇吧。。
散热器里面的结构是叫什么
里面是一个热交换结构吧。
具体不知道。。
里面的空气应该是强制冷却的空气。

这个温控阀才两个档位啊？？？
停和开？

是啊  当液压油温度超过设定的温度时散热马达工作对液压油进行散热

流体传动系统及元件图形符号和回路图

这个是液压系统的散热系统，你的这个图貌似有点问题。

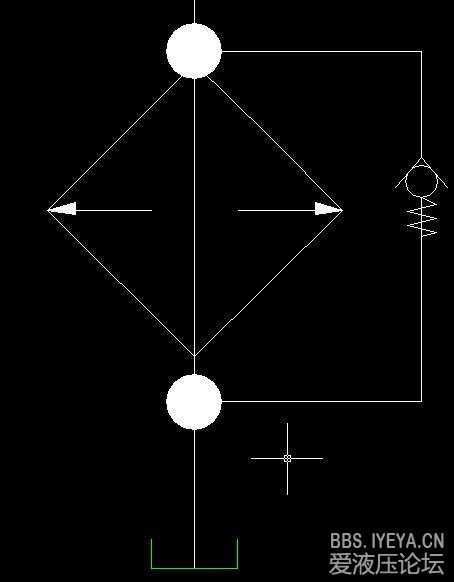

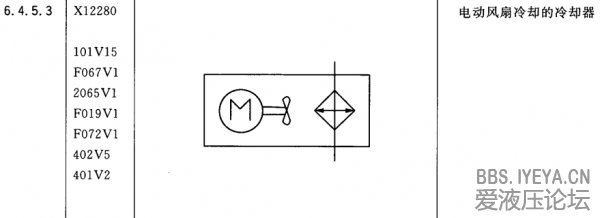

首先，散热器在画法上是有点问题的，标准如图
然后，从你的原理图上看是一个液压油马达带动散热风扇散热的，其原理就是分散通过吹风或者吸风来进行热交换，达到散热的目的，一般液压油箱上会有一个温度开关，温度正常时，液压油马达后面的温度控制电磁阀得电，液压油通过油路直接回油箱了，马达不转，当液压油箱温度超过温控开关的温度时，电磁阀失电，液压油只能通过液压马达，进行散热
