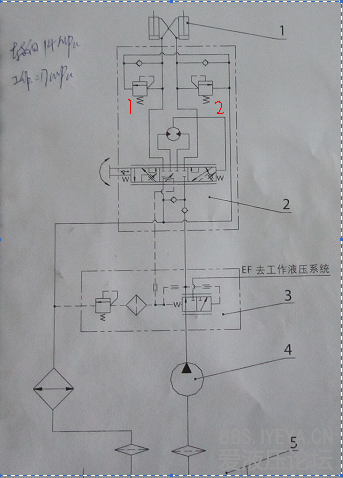

装载机转向系统液压原理图求解答

薄冰 · 发表于 2013-5-26 20:50:51

请问图中溢流阀作用

图中溢流阀1,2起溢流作用还是缓冲作用

请问图中溢流阀1，2，起什么作用是溢流还是缓冲

薄冰 · 发表于 2013-5-26 20:54:49

请问溢流阀1和2，起到限制转向系统压力吗？

Thinking11111 · 发表于 2013-5-26 21:12:16

薄冰发表于 2013-5-26 20:54
请问溢流阀1和2，起到限制转向系统压力吗？

起到限制转向压力，属于安全阀，限压作用

Thinking11111 · 发表于 2013-5-26 22:37:05

Thinking11111 发表于 2013-5-26 21:12
起到限制转向压力，属于安全阀，限压作用

油缸双向过载阀－保护由于路面冲击所产生的油缸高压对管路和油缸可能产生的破坏

Thinking11111 · 发表于 2013-5-27 00:07:41

薄冰发表于 2013-5-26 20:54
请问溢流阀1和2，起到限制转向系统压力吗？

请问你一下这个优先阀的作用

时代脊梁 · 发表于 2013-5-27 00:42:49

薄冰发表于 2013-5-26 20:54
请问溢流阀1和2，起到限制转向系统压力吗？

这是双向缓冲阀！

sdr · 发表于 2013-5-27 07:38:21

1.2是双向缓冲阀，为防止转向冲击设定的，不是传统意义上的溢流阀，主要是泄压。

今夕何夕 · 发表于 2013-5-27 08:09:04

安全阀

lovewutao · 发表于 2013-5-27 08:33:51

这个系统能实现应急转向吗？优先阀的原理没看明白，求指教~

草肃 · 发表于 2013-6-20 22:02:14

楼主是柳工的？这里头的流量放大阀是川崎的1621.两个溢流阀就是过载阀，当转向有冲击时，压力升高通过其卸荷，保护转向系统。
