比例调速阀建模

本帖最后由 linco 于 2013-5-27 08:35 编辑

很久没有学习了，罪过！论坛里关于比例调速阀的讨论很少，最近又要建一个比例调速阀的模型，所以心里很没底，试着搭建了一个，感觉肯定存在很多问题，在此请教一下各位高手，还希望多多帮忙！第一个图是一个调速阀的内部结构图：

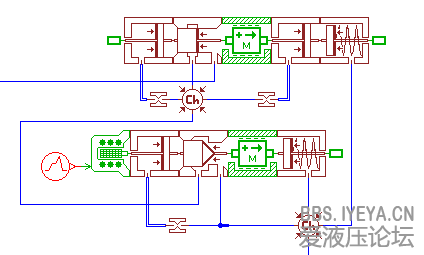

由于没有找到比例调速阀的内部结构图，力士乐相关比例调速阀的产品样本也没有详细介绍其内部结构。我想，比例调速阀在结构上是不是就比普通调速阀多了一个比例电磁铁，可以控制节流口开度大小。所以，结合调速阀的内部结构和我的设想，我将比例调速阀的模型搭建如下：
希望各位高手指点！另外，对比例调速阀有深入研究的高手也可以分享一下您的见解，因为论坛里实在不多这方面的帖子。谢谢！

另外，还有个棘手的问题是，各个元件的参数不知道怎么设置。请教了！

怎么没有人指点啊！跪求懂比例调速阀的高手啊！
