闭式液压系统原理图求解答

薄冰 · 发表于 2013-5-27 15:47:09

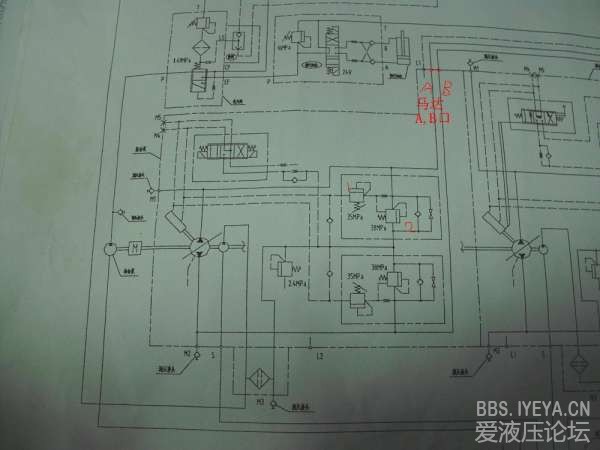

请高手们帮我解释一下图中溢流阀1和2的作用

请高手解释一下溢流阀1和2的作用

xcmg-ihang · 发表于 2013-5-27 18:35:04

感觉这两个阀叫顺序阀会更好一些。看了一下图，说一下我的看法，首先这两个阀是在一个阀块中的，并于马达油路上。1与泵的控制油路连，保证最低压力，2则直接泄回油箱，有缓冲作用并限制最高压力。对液压回路不是很了解，求高手指点。

小设计师 · 发表于 2013-7-3 17:47:03

双向溢流，用来保护马达

whg924 · 发表于 2013-11-29 05:59:27

能发一个全图吗

静静等待 · 发表于 2013-11-29 08:09:42

貌似是萨澳的90系列泵

游勇 · 发表于 2013-11-30 09:23:20

1和2组成先导控制溢流阀。1是先导阀，2是主阀芯。

摆渡人 · 发表于 2014-1-7 18:47:06

1、2阀共同组成了先导式溢流阀
1为导阀，2为主阀

工程 · 发表于 2014-1-7 18:56:57

我也没懂，期待高手

chuxu520 · 发表于 2014-1-26 17:04:02

这是闭式泵里很常见的两个多功能阀。
有高压溢流阀过压保护功能，不多说就是超过设定压力溢流。
顺序阀实现压力限制功能，当压力过高会通过压力限制阀改变斜盘倾角减少排量。
其实相当于高压溢流阀的先导级溢流阀。
这两个集成的多功能阀就是用来保护马达的！
