液压系统原理图求解答

薄冰 · 发表于 2013-5-27 16:15:00

请各位高手将图片1与图片2联合起来看，帮忙解释一下油路是怎么工作的，溢流阀1和2，起到缓冲作用还是限制系统压力作用谢谢

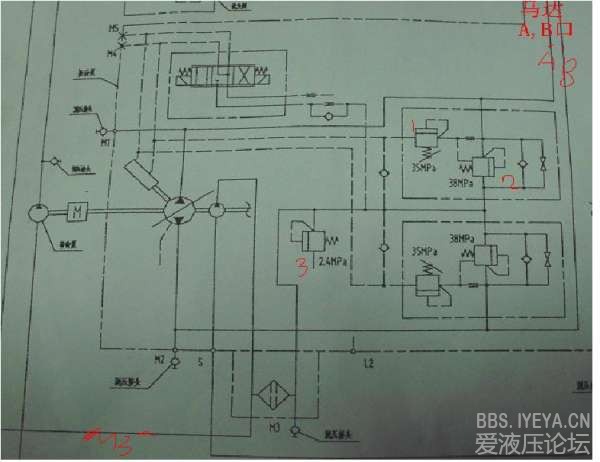

图片1，请帮忙解释一下图中溢流阀1和2的作用溢流阀3有什么作用

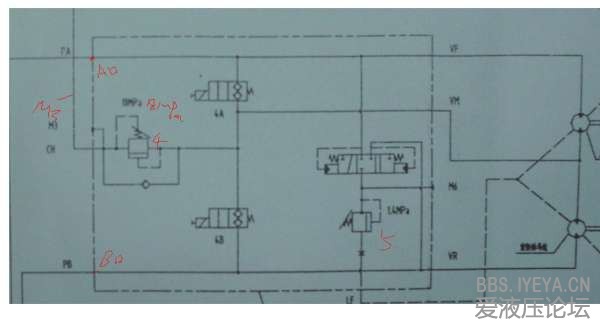

图片2请问油口M3起什么作用

薄冰 · 发表于 2013-5-27 16:16:06

请问油口M3作用是补油的吗

xcmg-ihang · 发表于 2013-5-27 18:43:20

看得不是很清楚，闭式系统一般都会另外加个补油泵补油的啊，觉得只是一个溢流口吧

我爱液压1 · 发表于 2013-5-27 18:49:22

M3是补油口，你这个是内置补油泵.

我爱液压1 · 发表于 2013-5-27 18:51:22

2号溢流阀是限制系统最高压力的，1号阀我就不知道了，请高人讲解

白水湾湾 · 发表于 2013-5-27 20:43:09

1#限制泵最大输出压力；
2#限制系统最大压力；
3#不清楚，输出口应该有通道才是；

M3作为卸荷通道和马达补油通道

白水湾湾 · 发表于 2013-5-27 20:43:51

1#限制泵最大输出压力；
2#限制系统最大压力；
3#不清楚，输出口应该有通道才是；

M3作为卸荷通道和马达补油通道

isunbun · 发表于 2013-5-27 22:08:04

2号溢流阀和单向阀组合，起到平衡阀的作用，例如：起重机卷扬下落的时候可以防止重物下落超速。

fft307 · 发表于 2013-5-27 23:22:05

1的作用是，当系统压力达到35MPa时使泵排量减小；2的作用是高压溢流，限制系统最高压力，系统压力超过38MPa时向低压管路溢流；3是补油溢流阀，限制补油压力。

a343740703 · 发表于 2013-5-28 18:14:07

在我的印象里，闭式系统不需要添加溢流阀（对系统起安全保护作用），而是自身带溢流阀(2#)。
3#是给补油泵的溢流阀。
2#旁边的单向阀是专门补油用的，而不是形成平衡阀……
