--------- 一个新鲜的增压回路 ----------------

枫，子 · 发表于 2013-5-29 16:51:16

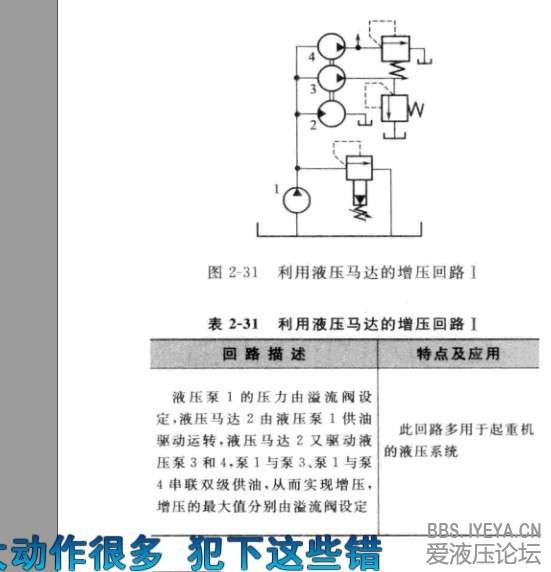

如图，，

大家讨论讨论上诉增压原理！！！！

多多发表，，谢谢！！！

液压哥 · 发表于 2013-5-29 21:20:32

第一次见这样的增压回路，但是这样增压具体可以用在什么地方，最终增压的压力还是受泵的限制不能增压很大。没看出这个回路的优点。

枫，子 · 发表于 2013-5-30 20:13:01

iyeya 发表于 2013-5-29 21:20
第一次见这样的增压回路，但是这样增压具体可以用在什么地方，最终增压的压力还是受泵的限制不能增压很大。 ...

我i也没看出这个回路的有啥意思、、、、
没看出增压道理出来也。。。

吸铁石 · 发表于 2013-5-31 15:29:27

各式各样的增压系统很多手册都有介绍，但多数的的效率通常都不太高，实用性大多不强，实用性强的结构也有，找度娘问一下超高压系统

焰冰 · 发表于 2013-5-31 20:43:56

个人感觉，马达的排量相对较大，这样就会使马达的转速比较小，输出的转矩很大。这样就导致泵3与4的流量比较小，压力很大，启到增压目的。感觉泵3,4是用在小速度大压力的系统中。

derger · 发表于 2016-6-22 23:40:47

这个原理也看不出？
那个马达相当于电机了，带动了那两个泵工作。
最开始那个电机带动的泵输出的压力假如为10MPa，到那个与两个泵并排放的地方在放个马达（只是这个马达是消耗内部油工作的），那压力肯定被带上去啊。其实系统别那样画，一个马达和一个泵并排看起来就舒服了！
