大家看看这个新型多路阀系统可行么？

guowenliu2012 · 发表于 2013-6-5 09:33:15

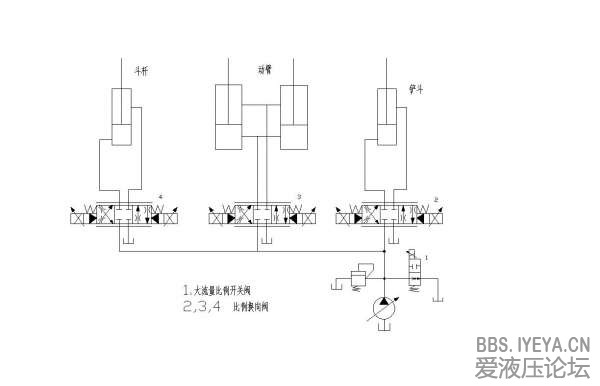

各位，这种多路阀控制方案大侠们觉得可行么？如果可行的话，可避免六通型只能两联联动的不足，我这里阀1的电磁铁与各连中最高负载的电磁铁联动，也就是说执行负载的流量从0逐渐升高，开关阀1从最大逐渐关闭，类似于六通阀的微调特性。
欢迎大家多提意见。我的QQ：408054022

guowenliu2012 · 发表于 2013-6-5 10:26:46

系统更新了下，加上了负流量控制，大家请多提意见。

guowenliu2012 · 发表于 2013-6-5 16:18:54

图怎么加不上去了呢，奇怪，没人注意么，高手们。

一草根 · 发表于 2013-6-5 17:17:37

不行，挖掘机的工况没这么简单！

wawaadd · 发表于 2013-6-10 15:15:55

不是新型，更确切地说，仅仅是把现有的典型多路阀的压力补偿器给拆了的图而已
