新人求助

风吹细雨 · 发表于 2013-6-5 11:21:36

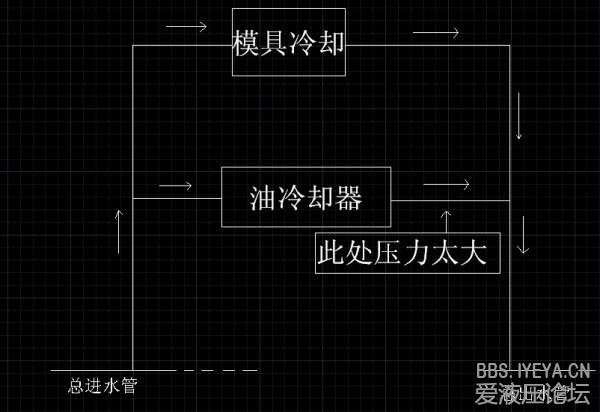

公司有许多注塑机，注塑机有油冷却器和模具需要水冷却，但是当初只做了一根总回水管，现在发现油冷却器的回水压力太大，导致模具冷却水较小，求解在不更改总回水管的情况下，该怎样改造！如图。。

风吹细雨 · 发表于 2013-6-5 11:24:31

就是在进水压力一定的情况下，怎样让模具冷却水的大小不受油冷却器出水压力影响

风吹细雨 · 发表于 2013-6-5 16:46:15

能不能再问号哪里加什么装置，不让上下两个流量相互影响。

至少还有你 · 发表于 2013-6-5 18:02:04

在模具冷却跟油冷却之间加一个单向阀看下咋样？

风吹细雨 · 发表于 2013-6-6 08:55:31

装单向阀的话油冷却器的出水压力也会作用到阀体上的吧，这样模具冷却水的压力就得超过阀体弹簧的压力和油冷却水压力之和。。公司有人说接个这个装置会好些，求指点，预测下结果

风吹细雨 · 发表于 2013-6-6 09:04:27

至少还有你发表于 2013-6-5 18:02
在模具冷却跟油冷却之间加一个单向阀看下咋样？

感谢您的回答，我们可以试下，不过感觉方向阀有点玄，阀的下面接在油冷却器回水上可能会增加阀打开所需的压力。

风吹细雨 · 发表于 2013-6-6 09:05:50

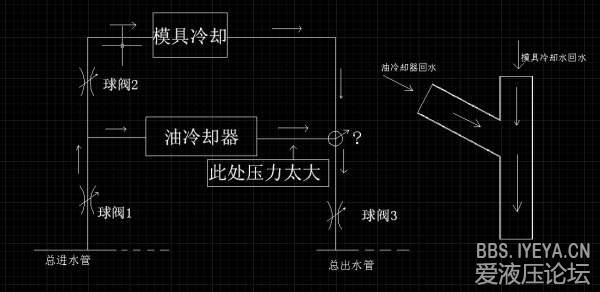

看看右侧这个装置行不行（回复了好几次，都没成功{:9_221:}）


Emmett_1984 · 发表于 2013-6-12 11:23:11

在油冷后面加一个节流阀，油冷后面压力大，说明油冷的流体阻力小。

参与人数 1	金钱 +6	收起理由
吸铁石	+ 6	热心会员！

jingshujie · 发表于 2016-1-13 08:23:31

油冷前加一球阀将流量调小试试

Hliyeya · 发表于 2016-1-25 01:25:04

直接加大回水管
