求助解决两油缸升出时设备产生振动问题

见龙卸甲 · 发表于 2013-6-7 21:38:06

两油缸各自有液压锁，为求两油缸同步，在有杆口方向加一个分流集流阀，再经过液压锁到油缸，设备可以看做是挖泥机形式，两油缸升出去时，臂也升出去到一定倾角时设备开始有振动了，但是臂收回来时设备并无振动。请各位高手分析并求解决办法。

液压工兵 · 发表于 2013-6-8 08:53:59

可有原理图？一般有液压锁是容易出现振动的

见龙卸甲 · 发表于 2013-6-8 09:06:13

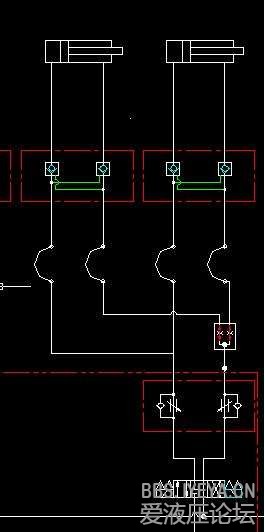

液压原理图，请在帮忙看一下

海中游 · 发表于 2013-6-8 14:02:29

先调整小腔单向集流阀。

如果不行，再对分集流阀、2个单向节流阀进行耐心微调。

白水湾湾 · 发表于 2013-6-8 21:56:23

试试把有杆腔的调速阀去掉，或者无杆腔流量调小观察是否有振动现象

ywbwzp · 发表于 2013-6-8 22:28:07

是有杆伸出方向有问题还是缩回呢？

见龙卸甲 · 发表于 2013-6-9 07:41:29

是有杆腔升出，臂倾斜一定角度后，设备开始出现振动，杆缩回时就没有振动，用调速阀调整还是有问题振动。试问一下如果加平衡阀是不是会好一点，如果是，应该怎么加

Emmett_1984 · 发表于 2013-6-9 13:14:15

感觉液压锁装的位置有点不太合适

明天会更好 · 发表于 2013-6-10 11:51:27

分流集流阀与液压锁在一起使用的系统，这种现象挺多见的，主要是液压锁的问题，液压锁有内泄（如阀套O型圈有损坏），液压缸行进时单向阀两端压力差变小，单向阀不能完全打开，造成流量不足所致。更换成平衡阀会好些，要么选用质量好的液压锁。

susanxin · 发表于 2013-6-13 10:58:49

另外，也分析一下，应该稳定性是否设计合理。
