这些管道中的液体是如何流动的？？

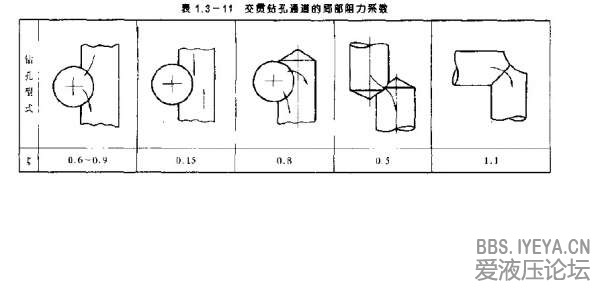

今天弄明白了交贯钻孔通道局部阻力系数的作用，但不明白图中的含义，求指教。箭头是表示液流的方向的话，最后两个比较好理解，前三个怎么理解呢。究竟是从那个管子流向那个管子。

箭头表示流速方向，有2条方向线，表示流进与流出的关系

能具体说说前三幅图的流进流出关系么，我就是看不清楚怎么流进流出的。先谢了。

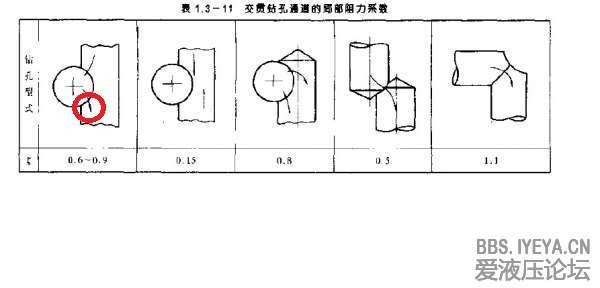

红圈内就是箭头

图1、2、3表示垂直纸面的孔和平行字面的孔垂直相交的平面图。
箭头表示流向。

这样就会搞明白。

同意5楼说法，物理课本上已经讲过了，就是向里和向外的意思。

垂直纸面和平行字面的关系我懂，箭头表示流向的意思我也懂，我就是看着箭头标滴看的有点迷糊。我看第一幅图既像从垂直管流向平行管，又像从平行管流向垂直管。第二幅图是说垂直管没有液体流向平行管么，现实里什么时候会出现这种情况呢。第三幅图还是看着既像从垂直管流向平行管，又像从平行管流向垂直管。
