[矿山机械] 这个符号什么意思

发表于 2013-6-14 14:09:21 | 显示全部楼层 |阅读模式

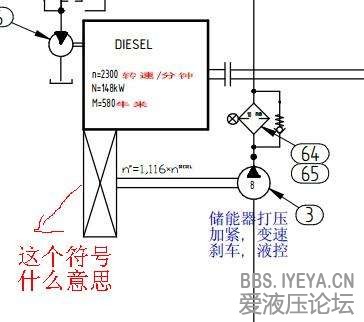

是表示传动方式吗？是什么呢？


回复

使用道具举报

打卡等级：无名新人
打卡总天数：12
打卡总奖励：81

发表于 2013-6-14 14:30:39 | 显示全部楼层

齿轮箱类似

回复支持反对

使用道具举报

发表于 2013-6-14 20:07:58 | 显示全部楼层

同意楼上观点{:7_274:}

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：1
打卡总奖励：10

发表于 2013-6-14 21:32:07 | 显示全部楼层

比例反馈控制

回复支持反对

使用道具举报

发表于 2013-6-15 10:26:12 | 显示全部楼层

传动机构个人感觉

回复支持反对

使用道具举报

打卡等级：常驻居民
打卡总天数：311
打卡总奖励：532

发表于 2013-6-15 15:20:53 | 显示全部楼层

变速机构，动力从柴油机传递到变速机构，并驱动油泵

回复支持反对

使用道具举报

打卡等级：以坛为家
打卡总天数：806
打卡总奖励：1695

发表于 2013-6-16 09:43:52 | 显示全部楼层

符号表示传动机构。将发动机的动力传递给泵。图中左上角表示的是什么？一个马达？

回复支持反对

使用道具举报

发表于 2013-8-22 15:23:54 | 显示全部楼层

动力机构，上图是泵的连接输入端，同时标出了泵的输入转速

回复支持反对

使用道具举报

发表于 2013-8-25 13:30:14 | 显示全部楼层

感觉是减速机,齿轮箱之类的

回复支持反对

使用道具举报

发表于 2013-8-25 16:41:40 | 显示全部楼层

齿轮或者齿轮箱，边上不是写了速度比了么？

回复支持反对

使用道具举报
