求大神指教我简画的一个液压原理图

本帖最后由 xiaoxiaoyufeng 于 2013-6-18 16:27 编辑

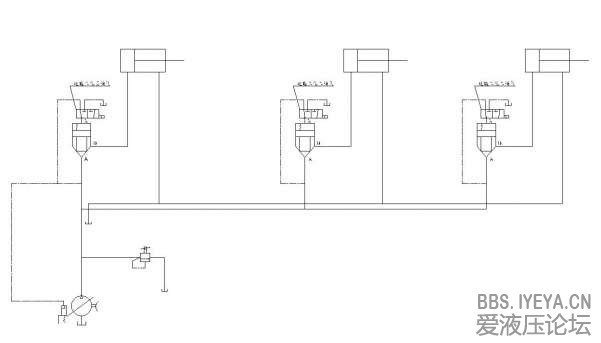

我是要做一个液压加载装置，三个液压缸，三个方向加载，加载力在500KG-800KG之间，要求可以用计算机实现对三个液压缸启闭的控制，以及对系统加载压力的控制。我初步考虑的是用三个二通插装阀，其采用进口油压内控，用三个电磁二位三通阀作为插装阀的先导装置，至于控制系统压力，我想用的是比例溢流阀来控制。求大神指教，看看是否行得通，还有什么需要改进的地方吗？小弟新手

1、原理图不合理吧，基本换向不需要吗？回油路没有背压，启动时容易形成冲击。
2、油缸有没有速度要求？楼主选用插装阀，我可不可以理解为流量较大？
3、持续加压（保压）的情况下，用常规元件不节能，对用户来说，是一个很大的电力损耗。
4、如果只是毕业设计不是实际应用，答辩过关就差不多把。

还有油缸是起什么作用的，需不需要加节流阀缓冲。
泵前应有过滤器，保护整个系统。
油缸只有伸出，没有回收。

1，图示液压缸每个需三位四通控制，需要4个二通插装阀（如差动需要3个）和1个三位四通电磁换向阀；

2，先导溢流阀改为电磁溢流阀，增加卸载功能（液压缸不工作时液压泵卸载）；

3，液压缸如需保压，插装阀控制油应采用梭阀选择，具体可参考二通插装阀设计。
