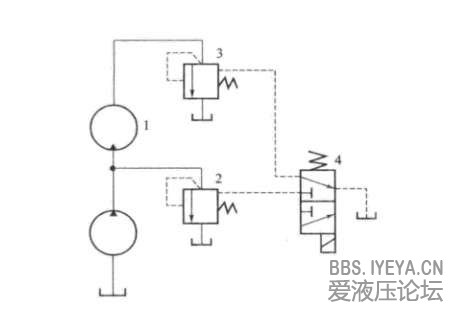

请教：下图如何制动？

枫，子 · 发表于 2013-6-23 20:40:16

希望指点下。。。

吴生 · 发表于 2013-6-23 21:28:32

设计的不错，既体现了互锁关系，又节省元件。设计者有思想、有想法！

不知 · 发表于 2013-6-23 23:34:56

4号电磁铁得电吧。

心高气爽 · 发表于 2013-6-24 08:32:12

设计的有点创意，制动通过电磁阀4

heripeng · 发表于 2013-6-24 08:43:59

该回路在冶金机械应用较多。。
此回路为远程控制制动。。
工作过程如下：
4阀常态（上位），马达工作。
4阀下位，2阀开启卸荷，3阀冲击制动。

静静等待 · 发表于 2013-6-24 10:47:13

同意5楼意见，电磁阀的点以后3阀关闭起到制动作用而2阀使液压泵直通回油箱实现泵的卸荷

海中游 · 发表于 2013-6-24 10:59:52

heripeng 发表于 2013-6-24 08:43
该回路在冶金机械应用较多。。
此回路为远程控制制动。。
工作过程如下：

赞同你的说法。
就是这样。
