AMESim建模中子模型问题

飞虫 · 发表于 2013-7-6 10:31:53

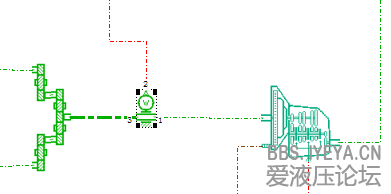

请教一下高手，我建了一个AMESim模型，这是其中一部分，在生成子模型时提示一根线找不到子模型这是为什么？

wangwen5955 · 发表于 2013-7-7 11:17:19

图中那条蓝色高亮的线，两个模型不能连接，你再检查一下借口看是不是匹配。

飞虫 · 发表于 2013-7-7 17:55:17

wangwen5955 发表于 2013-7-7 11:17
图中那条蓝色高亮的线，两个模型不能连接，你再检查一下借口看是不是匹配。

谢谢您的指点，我疑惑的是，reconnector输出的是扭矩，转速传感器输入的也是扭矩，后面的变速器输入的也是扭矩，为什么三个元件不能连接？初学AMESim, 多有不懂，请指教！

nlw3025224 · 发表于 2013-7-7 20:19:32

应该是你的转速传感器方向反了，你试试径向下在连接

飞虫 · 发表于 2013-7-9 09:50:13

nlw3025224 发表于 2013-7-7 20:19
应该是你的转速传感器方向反了，你试试径向下在连接

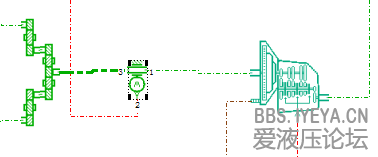

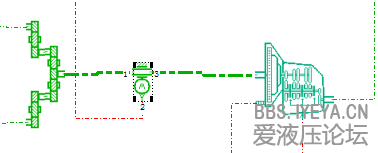

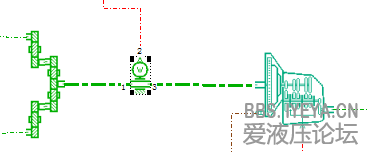

谢谢你的指点，我把转速传感器的几种可能连接可能都试了一下，连接情况如图所示，但是每种情况在生成子模型时都出错，请指教如何解决这个问题？

nlw3025224 · 发表于 2013-7-9 21:45:03

先把两边连接的元件子模型删除掉，在重新连接
