求教这个槽的作用

yeyayougang · 发表于 2013-7-10 14:49:28

本帖最后由 yeyayougang 于 2013-7-10 15:06 编辑

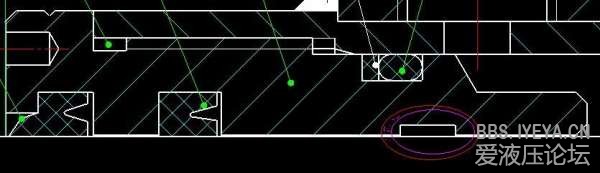

在油缸前盖开这个槽有什么作用，请各位高手指教！各抒已见！

277052710 · 发表于 2013-7-10 15:22:39

个人愚见认为是定位的

奋斗吧 · 发表于 2013-7-10 16:59:18

导向套里面的支撑环吧！

hUnk. · 发表于 2013-7-10 21:25:38

首先看你的图，导套和压盖一体式的，应该不是铸铁的，是钢件的，钢件的导套必须有导向带，
所以此处应该是放支撑带的，

可是个人认为槽宽有点窄，

yeyayougang · 发表于 2013-7-11 08:04:20

hUnk. 发表于 2013-7-10 21:25
首先看你的图，导套和压盖一体式的，应该不是铸铁的，是钢件的，钢件的导套必须有导向带，
所以此处应该是 ...

请教：您说的导套和前盖一体式的，不可以用铸铁的吗？

mashashou · 发表于 2013-7-16 11:14:42

{:7_274:}导向带好像是哦

yeyayougang · 发表于 2013-7-16 15:37:08

277052710 发表于 2013-7-10 15:22
个人愚见认为是定位的

定位，怎么说法？前盖是45#的，在这开槽本人的观点是储油润滑！希望大家有更好的观点！

lcc1009 · 发表于 2013-8-10 11:51:20

个人认为，和退刀槽一个原理，防止接触面不充分或者干涉。开槽是为了避开。

lcc1009 · 发表于 2013-8-10 11:55:04

属于工艺性的槽

鲸鱼还在飞 · 发表于 2013-8-11 11:32:30

我认为是用来装耐磨环的，最主要起支撑作用，油缸都应有这个设计
