求指点：下面这个阀的意思

枫，子 · 发表于 2013-7-10 17:52:40

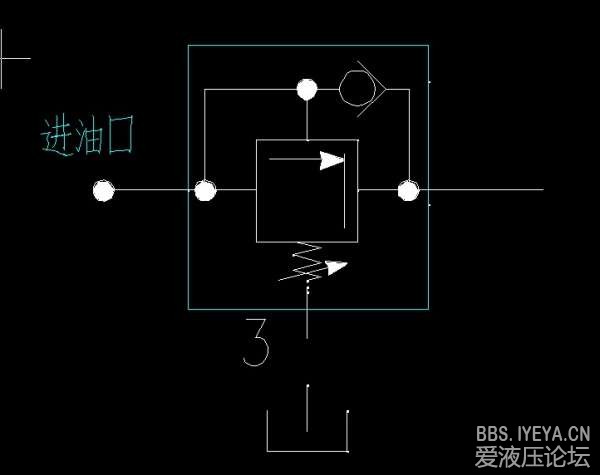

这个三通减压为什么还要加个单向阀呢？？？

sww189 · 发表于 2013-7-10 19:28:08

这是三通加压阀？？？我看是两个阀。
1可能是溢流阀，因为左边进油口控制压力。这个单向阀的意思还是看这个阀在系统中的位置，一般猜测这歌单向阀是补油用的，即某一方向的运动可能会出现负压容易引起噪音加个单向阀就可以补油。
2可能是顺序阀，连在一起就是单向顺序阀

nemo · 发表于 2013-7-10 21:42:37

不是溢流阀是单向顺序阀

qqqqqqwwww · 发表于 2013-7-10 22:19:09

带单向阀是反向流通用的，但你的原理图画法有错误，单向阀应该在图中节点的右边，而不是左边。

qqqqqqwwww · 发表于 2013-7-10 22:28:20

看下图你就明白了

qqqqqqwwww · 发表于 2013-7-10 22:31:19

qqqqqqwwww 发表于 2013-7-10 22:19
带单向阀是反向流通用的，但你的原理图画法有错误，单向阀应该在图中节点的右边，而不是左边。

刚才说错了，应该是单向阀在节点的左边，而不是右边

中华司机 · 发表于 2013-7-10 22:45:42

这是一个内控的单向顺序阀，其工作原理就是当进油口压力达到或超过弹簧设定压力时，阀口全部开启，左侧高压油以很小的压损到达右侧。而单向阀用于右侧油液向左侧自由流动。

qqqqqqwwww · 发表于 2013-7-11 07:04:03

中华司机发表于 2013-7-10 22:45
这是一个内控的单向顺序阀，其工作原理就是当进油口压力达到或超过弹簧设定压力时，阀口全部开启，左侧高压 ...

单向顺序阀控制油引自进口,而不是出口

中华司机 · 发表于 2013-7-11 19:02:23

qqqqqqwwww 发表于 2013-7-11 07:04
单向顺序阀控制油引自进口,而不是出口

推荐你看一下期刊《建筑机械》2007年第11期中《单向顺序阀和平衡阀的区别——兼对<平衡阀和双向液压锁的正确选用>一文的异议》这篇文章。

qqqqqqwwww · 发表于 2013-7-11 20:08:04

中华司机发表于 2013-7-11 19:02
推荐你看一下期刊《建筑机械》2007年第11期中《单向顺序阀和平衡阀的区别——兼对一文的异议》这篇文章。

楼上，人家明明说明了这就是个减压阀，怎么看也不可能是顺序阀。
