A10VO泵恒功率阀的设计细节

lcg750

各位大虾好，最近在研究A10VO泵的恒功率阀的一个设计细节问题，始终想不明白。如果哪位大虾有研究这个问题，还望分享一下哦。
我的问题是：阀套如何定位？

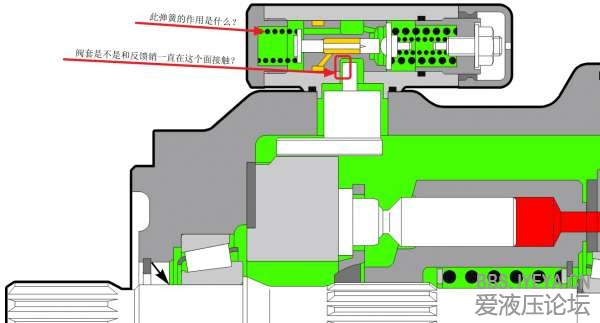

我的理解是阀套应该在左侧弹簧的作用下和反馈销始终在左侧接触，如附件图中所示，这样当反馈销移动后，阀套也会跟着移动。

但是对比结构图，图中显示的结构似乎说明我的理解不对。结构图中左侧弹簧并没有和阀套直接接触，而是和一个类似弹簧座的接触。右侧的弹簧座倒是和阀套接触了。我的理解是右侧是调节弹簧，刚度应该很大，不应该让阀套来定位的。当然这只是我的理解。

如果哪位大虾有研究这个问题，还望分享一下哦

xwy@home

您好，尝试回答您的问题：
1、恒功率阀相当于一个溢流阀，内部以后三个弹簧，两个弹簧座，大小两个阀芯；
2、左边弹簧作为平衡弹簧配合右边两个弹簧平衡大小阀芯；
3、右边两个弹簧刚度大于左边，主要用于限定大小阀芯位置从而完成机械扭矩反馈作用；
4、“销子”我们成为“拨轮”，左右转向的泵拨轮销子位置不同从而造成与大阀芯接触侧不同；
5、左侧弹簧的弹簧座主要用于限定大阀芯位置；
6、右侧弹簧，大弹簧主要是实现功率双折线第一段（粗调），小弹簧实现第二段（微调）；

xwy@home

再补充一点，A10VDFRS交叉功率控制，就是改变左侧弹簧为外控液压控油实现的。
