A4VG泵油口讨论

苦行僧 · 发表于 2013-8-11 15:14:33

本帖最后由 gaoxuetao 于 2013-8-11 15:16 编辑

一直不明白力士乐泵上好多控制油口作用
比如MA、MB用来测压。

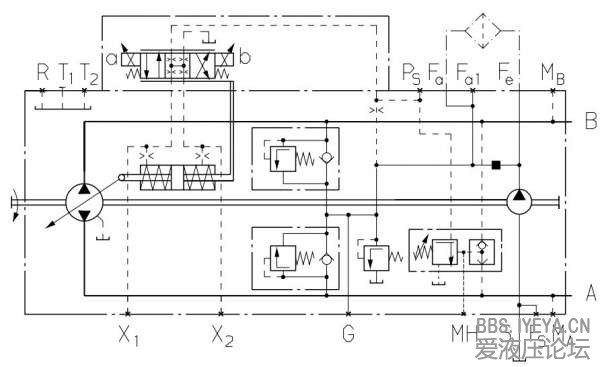

原理图上R、T1、T2、Ps、X1、X2油口作用？？
还有G口、MH口到底是干什么用的？

zhangrongji85 · 发表于 2013-8-11 21:25:59

x1x2为伺服油缸外控口，比如当主泵驱动车辆行走马达，所需急停时。可加装一个两位两通电磁阀，使x1x2迅速接通。这样大泵斜盘快速回中位，达到急停的效果。

版主说的有道理发表于 2013-8-12 08:02

power · 发表于 2013-8-11 21:58:10

版主你瞎说，那你说X3,X4是干嘛的，

泛舟 · 发表于 2013-8-11 22:52:14

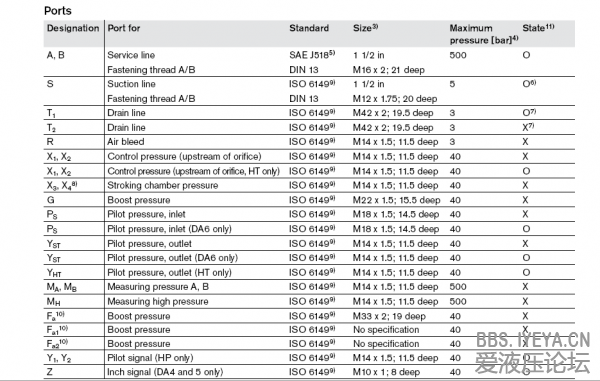

力士乐样本上有注释

苦行僧 · 发表于 2013-8-12 08:04:05

power 发表于 2013-8-11 21:58
版主你瞎说，那你说X3,X4是干嘛的，

请你负责任的说出为什么版主说的不对？“瞎说不太好”讲道理才是硬道理

何为清风 · 发表于 2013-8-12 13:30:39

列表中讲的很详细，x3和x4是变量冲程的液压限位口。

zjf8502 · 发表于 2013-11-1 21:28:52

这个吗，问问力士乐公司的应用工程师就可以了吗！

静静等待 · 发表于 2013-11-2 08:29:45

power 发表于 2013-8-11 21:58
版主你瞎说，那你说X3,X4是干嘛的，

我个人认为版主说的还是对的。这个X1、X2 用在直控DG形式中是用来控制些盘摆向和摆角大小的，而用在HD、EP等控制中可作为安全装置，防止控制装置由于污染等堵塞而可能出现的危险情况

Andy108771 · 发表于 2015-5-31 16:38:14

x1和x2口一般接DA型转速控制液压马达的行驶方向阀两端。
