请教双向溢流阀原理

zhoutianyue · 发表于 2013-8-15 16:52:15

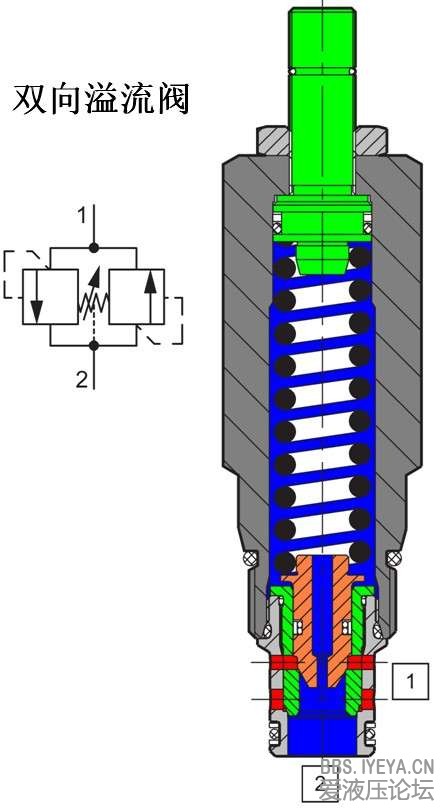

图中为某型号的双向溢流阀的结构及符号，求原理（对应结构），谢谢。

浮云 · 发表于 2013-8-15 21:20:48

１口和２口，共同作用于一个阀芯和弹簧，２口向１口溢流，反过来１口向２口溢流，属于直动式溢流阀

zhoutianyue · 发表于 2013-8-15 22:28:54

本帖最后由 zhoutianyue 于 2013-8-15 22:32 编辑

多谢浮云，可2口向1口溢流那个阀芯打开？为何会打开？

临沂二手液压 · 发表于 2013-8-16 07:51:16

会不会是图上画的液压各腔比例跟实际有所不同呢

qqqqqqwwww · 发表于 2013-8-16 09:47:38

zhoutianyue 发表于 2013-8-15 22:28
多谢浮云，可2口向1口溢流那个阀芯打开？为何会打开？

注意观察绿色阀芯最上面帽檐处,上面有2口压力油作用,其实下表面也有压力油作用,相互抵消。

zhoutianyue · 发表于 2013-8-16 10:43:21

本帖最后由 zhoutianyue 于 2013-8-16 10:44 编辑

我一直疑惑2口到1口如何溢流，两个阀芯都是上大下小，如果是差动，那也是反了，应该打不开啊，求解。

sdr · 发表于 2013-8-16 10:43:56

巧思路，好极。

qqqqqqwwww · 发表于 2013-8-16 10:56:30

zhoutianyue 发表于 2013-8-16 10:43
我一直疑惑2口到1口如何溢流，两个阀芯都是上大下小，如果是差动，那也是反了，应该打不开啊，求解。

还不明白?不是上大下小,上面有部分相互抵消了,上面部分向上作用的液压油没有画出来,其实它是存在的。

zhoutianyue · 发表于 2013-8-16 14:43:02

谢谢qqqqqqwwww，明白了，2口到1口应该是绿色阀芯开启

补充内容 (2013-8-18 11:47):
好像还不是绿色阀芯开启，又糊涂了，请高手指点

qqqqqqwwww · 发表于 2013-8-19 08:32:23

zhoutianyue 发表于 2013-8-16 14:43
谢谢qqqqqqwwww，明白了，2口到1口应该是绿色阀芯开启

补充内容 (2013-8-18 11:47):

注意绿色阀芯最上面与阀套接触面,中间是有间隙的,有间隙就有蓝色液压油作用,上下表面同时有作用,相互抵消。只剩下中间部分受力,又因内阀芯下部的受力面积大于阀芯上部的受力面积,所以合力向上,打开阀芯。
