插装阀怎么做单向阀的？？

huowentao · 发表于 2013-8-15 16:56:59

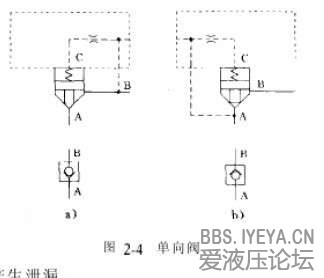

插装阀怎么做单向阀的？？

huowentao · 发表于 2013-8-15 17:00:13

请高手解答，做单向阀是不是在A口或则B口有冲击的时候才出现，正因为出现此情况，才想出了加梭阀，提取A、B口较大压力进入控制腔，我理解的对不？？望高手解答！

zzfjct · 发表于 2013-8-15 17:50:47

“做单向阀是不是在A口或则B口有冲击的时候才出现”
不知道你这句问的什么？

坡上青青草 · 发表于 2013-8-15 22:34:57

这是液控单向阀，有人叫液压锁，不知说的是否正确

huowentao · 发表于 2013-8-16 09:56:15

因为AB口的压降很小，怎么能实现单向功能啊，应该打不开才对啊

海中游 · 发表于 2013-8-16 10:16:05

坡上青青草发表于 2013-8-15 22:34
这是液控单向阀，有人叫液压锁，不知说的是否正确

插装类很少做（或称）液压锁。
就是液控单向阀

寒江蓑笠 · 发表于 2013-8-16 11:42:08

插装阀可以做几乎任何阀使用，a图当A有压力时，推动活塞，压缩弹簧，同时C腔液压有经阻尼孔泄到B腔，压力降低，活塞动作，ab口相同，反之，当B口有压力时，由于c腔和弹簧的压力，活塞不能动作。
B图原理相同

FIND_MYSELF · 发表于 2013-8-16 16:42:52

7楼正解，这根本不是什么液控单向阀！

huowentao · 发表于 2013-8-16 16:54:24

寒江蓑笠发表于 2013-8-16 11:42
插装阀可以做几乎任何阀使用，a图当A有压力时，推动活塞，压缩弹簧，同时C腔液压有经阻尼孔泄到B腔，压力降 ...

控制液怎么还去接负载呢,有点不明白，假设A口接P，B口接负载，A到B口的压力降不大，怎么会推动阀芯开启呢

H082458 · 发表于 2014-10-15 11:35:13

本帖最后由 H082458 于 2014-10-15 12:16 编辑

内有阻尼孔，A口压力经阻尼孔实现压降到C口，面积A、B上的力和与C的力加弹簧力作比较来实现插装阀的开关
