楼主: dragon韩
|

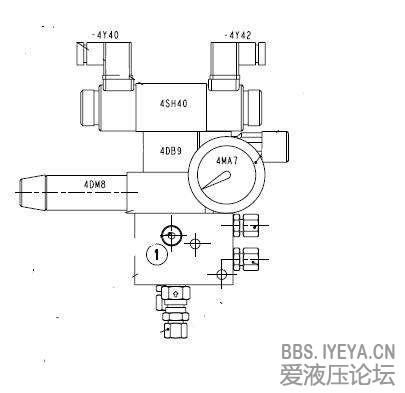

请教液压原理图中溢流阀是否多余
[复制链接]
|
|
是用来吸收冲击用的，同时，减压阀由于长时间不用后容易出现卡死，加溢流阀可以防止减压阀无法开启
| |
IP卡
狗仔卡
发表于 2013-8-19 20:00:16
一线牵 发表于 2013-8-19 20:00 应该是吸收冲击，O型中位机能制动的时冲击比较大，如果把换向阀换成Y型中位机能加液压锁是不是有相同的功能呢？那种用法好点？ | |
|
比例溢流阀是在换向阀非中位情况下，起比例调压作用。
| |
发表于 2013-8-20 09:01:54
a343740703 发表于 2013-8-20 09:01 液压图错了，实际上只是一个带手动旋钮的可调溢流阀，调压的话有减压阀就可以了吧，再加一个溢流阀有点多余吧？ | |
|
下面的是减压阀，上面的是溢流阀。
不是2个溢流阀。 | |
发表于 2013-8-20 16:02:49
海中游 发表于 2013-8-20 16:02 没谁说过是两个溢流阀吧？ | |
Thinking11111 发表于 2013-8-19 17:42 为普通溢流阀，图上标错了，减压阀已经可以起到保护作用了吧，再加一个溢流阀不是重复了吗 | |
dragon韩 发表于 2013-8-20 16:26 同志,减压阀后增设安全阀加保护这种设计很普遍,并不多余,再说也与换向阀后的执行元件动作情况有很大关系。 | |
|
换向冲击较大工况下，溢流阀可以做安全溢流减小冲击。
| |
|
不是多余的,减压阀后一般要求有溢流阀,且阀的设定压力大于减压阀的调定压力,但小于系统的调定压力.
| |
