·············急，这个分流阀的原理

枫，子 · 发表于 2013-9-4 16:45:11

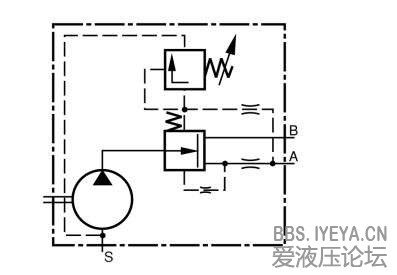

有图有真相，求解释·······························

$TZKH)V_8(CF]U1{K{VS$5{P.jpg$

China▲液压 · 发表于 2013-9-4 19:07:24

楼主所示为集成式油泵。
该油泵集成了一个溢流阀与单路稳流阀。
该阀由一个定差溢流与节流阀组成，类似于与调速阀。
一次流量从A口出，满足流量后，2次多余流量从B口流出。

nflzhang · 发表于 2013-9-4 21:47:59

讲解的非常好

FIND_MYSELF · 发表于 2013-9-5 13:35:40

China▲液压发表于 2013-9-4 19:07
楼主所示为集成式油泵。
该油泵集成了一个溢流阀与单路稳流阀。
该阀由一个定差溢流与节流阀组成，类似于 ...

应该是定差减压与节流阀组成的压差补偿器，B口是泄露油出口，请指教！

B口为多余流量溢出口，B口可接油箱，也可接第2负载。发表于 2013-9-5 14:29
