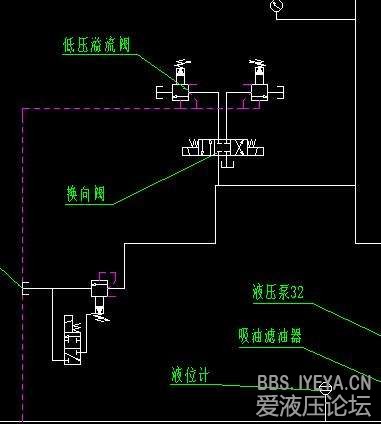

请问大家多级压力这样设置可以吗

男人-man · 发表于 2013-9-5 17:30:33

在线等答案先谢谢了

qqqqqqwwww · 发表于 2013-9-5 20:33:26

有点多余，你把三位四通换向阀换成H机能的不就把卸荷溢流阀去掉了吗？不同样实现高低压控制吗？H机能三位四通换向阀中位时不同样实现卸荷功能吗？

China▲液压 · 发表于 2013-9-5 21:15:41

楼主意思和原理图分析看来是需要达到三级压力控制把。
如此分析，楼主的原理图并不合理。
楼主可将主溢流阀的远控口直接接入三位4通换向阀。
而上面两个则可以换成小规格的直动溢流阀。
如此才是最经济合理的方案。

qqqqqqwwww · 发表于 2013-9-5 22:42:32

对不起,刚才看错了,你这个油路图可以实现3级压力控制,当最下端的电磁溢流阀得电,三位电磁阀不得电时,可以实现最高压力或最低压力控制。当电磁溢流阀带申并且上部三位阀左位或中位得电时,又得到两种压力控制,。

qqqqqqwwww · 发表于 2013-9-5 23:03:19

补充一点,只有当电磁溢流阀设定值最高时,才会得到3种压力控制模式,否则实现不了,比如100,80,60。

qqqqqqwwww · 发表于 2013-9-5 23:14:30

原理图中电磁溢流阀有毛病,无法卸荷,带电与不带电效果一样

蜀山飞狐 · 发表于 2013-9-5 23:17:18

为什么不用比例溢流阀？

9619 · 发表于 2013-9-6 10:33:32

这个回路是标准的回路，没有问题。

qqqqqqwwww · 发表于 2013-9-6 11:00:03

9619 发表于 2013-9-6 10:33
这个回路是标准的回路，没有问题。

请仔细看电磁溢流阀带电和不带电情况,有无问题?

Emmett_1984 · 发表于 2013-9-6 12:31:23

电磁阀的先导换向阀功能有点问题，上面两个溢流阀的控制油路是什么情况？图纸不完善。
