测试是液压的灵魂

lxxl · 发表于 2013-9-18 23:29:55

qqqqqqwwww 发表于 2013-9-9 21:02
sunsetwin:我已经把图纸发了，请分析，谢谢。

有杆腔进油压力是多少？连接油缸的管路通经是多大、多长？如果压力超过21MPa且管路比较长的话，可能是管路油液有压缩，之后高压油液进入低压腔造成油缸伸出，以前在多级缸上遇到过这样的问题。

lxxl · 发表于 2013-9-18 23:32:18

游勇发表于 2013-9-12 21:57
回油背压高也有可能。若液压缸负载很小，而回油背压高，会把先导止回阀打开，形成差动。可看看回油过滤器 ...

这个绝对是经验之谈，我们以前也遇到过背压高打开液压锁的情况。。

qqqqqqwwww · 发表于 2013-9-19 08:50:13

lxxl 发表于 2013-9-18 23:29
有杆腔进油压力是多少？连接油缸的管路通经是多大、多长？如果压力超过21MPa且管路比较长的话，可能是管路 ...

油缸活塞杆缩到底后压力为系统压力150bar,管子长度3米。管子是20x2.5的

lardon · 发表于 2013-12-8 10:29:53

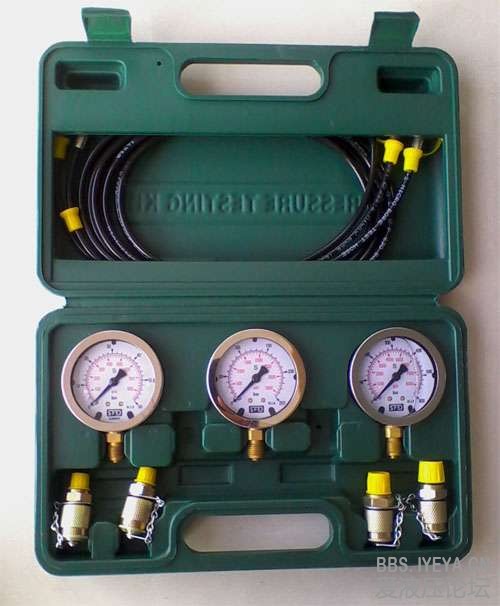

挖掘机液压泵测试用压力表套装
多路阀测试用三通,先导二次压力测试Q646772158
