ameism 新手 |
|

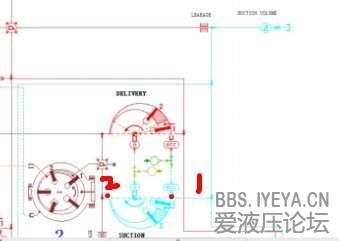

如图所示，叶片泵，1,2之间是连着油箱的可变通流面积，2的是-0.00715205bar，1确是正的（虽然上面写的是负的，可曲线是正的，不知道为啥），这样液体就从2流向1了，这不符合吸油啊 1从油箱吸油，后面应该是1流向2 不知道怎么回事？求大神指点
| |
IP卡
狗仔卡
发表于 2013-9-14 18:14:16
提升卡
置顶卡
变色卡

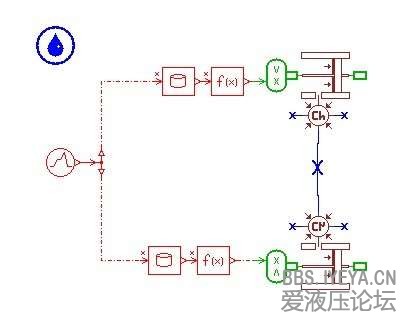

懒驴慢抬蹄 发表于 2013-9-15 11:57 就是amesim自带的vanepump模型，不知这样能不能看清，又中心上传了一次。就是叶片泵吸油流经吸油腔的可变通流面积时，就1和之间的部分，侧流量是1流向2 ，但是侧的压强2处大于1处，这样应该是2流向1啊？ 还有个问题是图片2里的，我将两个可变容积用节流口连接，测得的结果如图3，左边是两个可变体积的容积变化，蓝色是上面容积，红色是下面容积，右边图形是节流口下端口流量曲线。有个疑问是：在上面的容积保持不变时，就中间那块，下面的增大--减小，这样流量方向为啥始终是负的，当下面的容积增大时，上面的不变，流量不就朝下了吗。。。求解答 | |

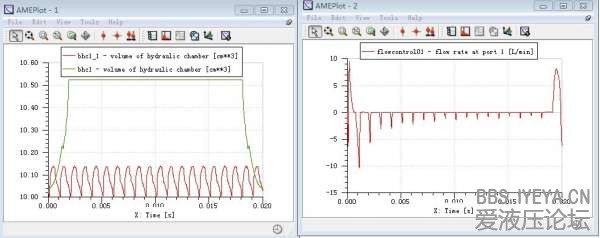

懒驴慢抬蹄 发表于 2013-9-15 11:57 这是图片3 | |
懒驴慢抬蹄 发表于 2013-9-15 11:57 还有就是图片2里面，测得的节流口那儿有流量，上面的ch容积用活塞位移控制的，有流量，为啥上面的ch测量结果没变化，还是和通过活塞位移计算出来的一样呢，下面的流到上面，上面的容积不得比计算的增加吗？我钻死胡同了？ | |
~小子将~ 发表于 2013-9-15 17:11 根据你发的图片可以看出至少你的容积变化曲线是有问题的，因为按照模型的意思是两个溶腔交替变化，这样才有吸油和压油，但是根据你的曲线，其中一个总数保持恒定，这样是不对的。另外流量方向不能看正负，而要看当前端口的正方向。 | |
|
我也是新手，但是自己的电脑上AMEsim一直都装不上去。。。求高手
| |
|
您好，我也是新手，为什么我在软件里面找不到vane pump库？方便的话可以发到我的邮箱么jiangzhenghao@126.com
