恒压泵工作原理请教

wydabl · 发表于 2013-9-21 11:25:16

请问，恒压泵调定压力20Mpa,负载实际为15Mpa，那么恒压泵出口压力多少？如果是20Mpa，那么5Mpa的损失在哪里？如果是15Mpa，恒压泵的20Mpa该如何理解？
另外恒压泵的调定压力时指流量开始减小的点还是流量急剧下降之后的点？

蜀山飞狐 · 发表于 2013-9-21 12:19:33

本帖最后由蜀山飞狐于 2013-9-21 12:21 编辑

15MPa。20MPa是说如果进入20MPa的工况，变量机构就起作用了，此时的流量可以自动匹配负载所需。20MPa以前按最大排量供油。

xiaoshxin · 发表于 2013-9-21 19:14:20

压损由阀来承担。恒压泵一般不会出口直接接负载，除非你需要这个负载响应的非常快，那么泵最大排量工作从而保证负载的快速响应。恒压泵是压力保持在设定压力，流量根据阀来控制，这里有个先后顺序，是压力达到设定后泵的排量减小，至于排量减小到多少，就要看你需要多少流量了

yinglang619 · 发表于 2013-9-22 08:39:48

只要负载流量不超过泵提供的流量，出口压力一直为恒压泵设定压力。其中能量损失应该发生在泵的控制阀上。设定压力应在流量急剧下降点。

wydabl · 发表于 2013-9-22 10:33:51

蜀山飞狐发表于 2013-9-21 12:19
15MPa。20MPa是说如果进入20MPa的工况，变量机构就起作用了，此时的流量可以自动匹配负载所需。20MPa以前按 ...

同学，看了版主和yinglang619的回复后，觉得你的看法是不对的。泵出口应该是20Mpa，之间的损失由阀来承担

wydabl · 发表于 2013-9-22 10:35:31

xiaoshxin 发表于 2013-9-21 19:14
压损由阀来承担。恒压泵一般不会出口直接接负载，除非你需要这个负载响应的非常快，那么泵最大排量工作从而 ...

版主不好意思多问一句，只是为了加深理解，如果真的是恒压泵直接接负载，20Mpa的恒压泵设定压力，负载压力实际为15Mpa，这时泵的出口压力是多少？
还请指教，多谢理解！

蜀山飞狐 · 发表于 2013-9-22 16:14:36

本帖最后由蜀山飞狐于 2013-9-22 16:21 编辑

wydabl 发表于 2013-9-22 10:35
版主不好意思多问一句，只是为了加深理解，如果真的是恒压泵直接接负载，20Mpa的恒压泵设定压力，负载压力 ...

自己看资料去吧...............你看懂了就知道我说的对不对了！

xiaoshxin · 发表于 2013-9-22 18:29:13

wydabl 发表于 2013-9-22 10:35
版主不好意思多问一句，只是为了加深理解，如果真的是恒压泵直接接负载，20Mpa的恒压泵设定压力，负载压力 ...

如果这么用，那么一开始泵最大排量，压力为15MPa，直接驱动负载最大速度运行，如果是马达，那么泵一直最大排量驱动马达最大转速，如果是油缸，那么当油缸运行到底后，压力上升到20MPa，此时泵排量变为很小，值补偿泄漏

游勇 · 发表于 2013-9-22 22:08:33

恒压变量泵是接需供油，但前题是负载到达设定压力。楼主的变量泵设定是20Mpa，而负载只有15Mpa，即到不了变量压力，所以是全排量。
而变量压力一般是当执行器不动时才能设定，所以是变为零排量时压力。当有排量时则比变量压力高一点点，但从一般的压力表看来是恒压的。

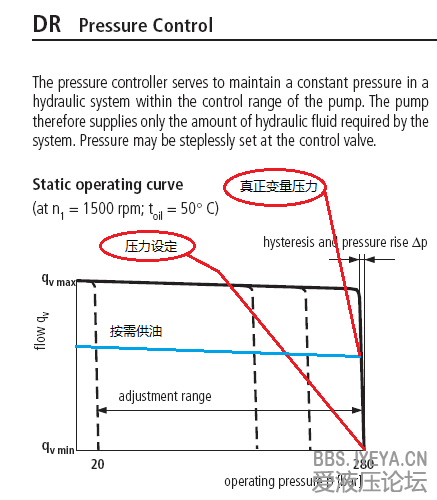

DR curve.png

。望 · 发表于 2013-9-23 19:53:19

你需要确定的是
负载决定压力的，
泵只是一个能量转换的元件
你负载是15，泵为什么会20呢，你这个本来就是错误的吧
前提是我没错误。
恒压的意思就是恒定压力
你调多少就是多少，多于的就溢流掉了
有的泵没有0排量，所以会升高，就这些。
有流量才会有压力，恒压是泵排量接近与0
如果到不了0，有5个流量的话，而且没有溢流的话
你可以试试，爆掉为止吧！
