求教此泵的原理谢谢

胡°小倔 · 发表于 2013-10-17 22:14:29

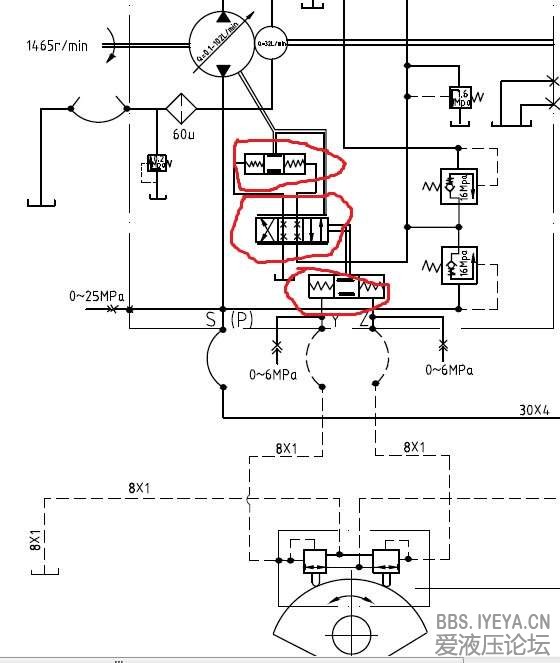

求教图中阀的名称、作用、之间的联系？此图为林德产的闭式回路变量泵

阀

静静等待 · 发表于 2013-10-18 10:51:36

那就是一套控制泵斜盘摆角大小的伺服机构，从你这个图片来看应该是液控的即类似力士乐A4VG..HD1的功能，通过在Y、Z油口输入液控先导油来控制进入伺服活塞的油液的方向以及大小从而达到控制斜盘摆角的目的
