这蓄能器用法好奇怪

b9315010538 · 发表于 2013-10-26 09:10:52

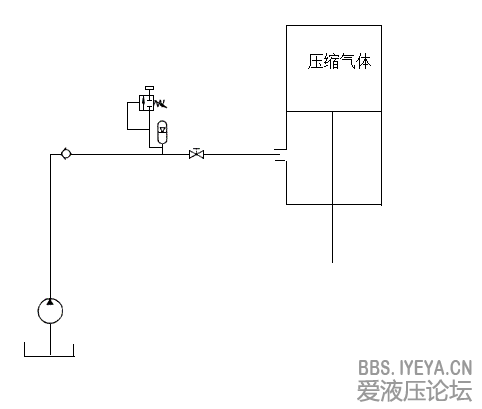

上面是一个大型闸阀阀门驱动装置的原理图，油泵直接向下腔供油即可以
将阀门打开~~~不过我很奇怪那个蓄能器到底有什么用？
如果是稳定压力，我觉得没必要呀，毕竟阀门打开又不要那么高的精度。
我实在想不出来有什么作用，还有蓄能器旁边那个阀是什么东西，画法那么奇葩
。。。

白水湾湾 · 发表于 2013-10-26 12:31:08

看起来设计的很巧妙呀，是不是国外的产品？？

蓄能器上面的那个阀出口应该是油箱，在阀门关闭时得电形成回油同路，泵仅在开启阀门时运行，因为阀门打开后会停泵，所以设置了蓄能器保压，起安全作用，同时下落时可起一定的缓冲作用

豹子 · 发表于 2013-10-26 12:32:29

那个阀应该是给蓄能器充压用的

qqqqqqwwww · 发表于 2013-10-26 12:53:30

白水湾湾发表于 2013-10-26 12:31
看起来设计的很巧妙呀，是不是国外的产品？？

蓄能器上面的那个阀出口应该是油箱，在阀门关闭时得电形成 ...

仔细观察一下那个阀应该是安全阀,并不是电控的,当压力超过弹簧的设定值时打开泄荷,此处蓄能器的作用是储存能量,即使停泵也可将阀门打开。

白水湾湾 · 发表于 2013-10-26 13:08:21

qqqqqqwwww 发表于 2013-10-26 12:53
仔细观察一下那个阀应该是安全阀,并不是电控的,当压力超过弹簧的设定值时打开泄荷,此处蓄能器的作用是储存 ...

嗯，充液时起安全阀作用。但这个阀一定需要控制，图中没有表达出来，可以电控也可以手控

qqqqqqwwww · 发表于 2013-10-26 13:11:55

白水湾湾发表于 2013-10-26 13:08
嗯，充液时起安全阀作用。但这个阀一定需要控制，图中没有表达出来，可以电控也可以手控

我分析这个原理图只画了局部,只有图纸全面了才好分析

b9315010538 · 发表于 2013-10-26 15:02:47

qqqqqqwwww 发表于 2013-10-26 13:11
我分析这个原理图只画了局部,只有图纸全面了才好分析

确实只画了局部，忘了告诉大家这个阀门关闭不是靠这条油路的，这条油路仅用来打开阀门，关阀门是另外一条油路。现在大家再讨论讨论这个蓄能器到底有什么用吧？

b9315010538 · 发表于 2013-10-26 15:03:44

qqqqqqwwww 发表于 2013-10-26 12:53
仔细观察一下那个阀应该是安全阀,并不是电控的,当压力超过弹簧的设定值时打开泄荷,此处蓄能器的作用是储存 ...

为什么非要用个蓄能器，本身单向阀就能起锁止作用啊，何必再加个蓄能器？

b9315010538 · 发表于 2013-10-26 15:05:26

白水湾湾发表于 2013-10-26 12:31
看起来设计的很巧妙呀，是不是国外的产品？？

蓄能器上面的那个阀出口应该是油箱，在阀门关闭时得电形成 ...

阀门关闭不靠这条油路，这条油路仅拿来开阀。不过油泵确实会在阀打开后关闭，但是单向阀就能保压啊，何必要个蓄能器？

qqqqqqwwww · 发表于 2013-10-26 15:18:23

b9315010538 发表于 2013-10-26 15:03
为什么非要用个蓄能器，本身单向阀就能起锁止作用啊，何必再加个蓄能器？

估计你这个泵排量不大吧,加蓄能器的目的就是大流量开启阀门,起补油作用。可能工况要求短时间快速打开阀门,请问泵排量多大?
