电磁换向阀的一个问题

p2461624 · 发表于 2013-10-29 22:38:21

电磁换向阀是不是哪边电磁铁得电哪边油路通，同时它的通路形式是否和阀标上的相同？

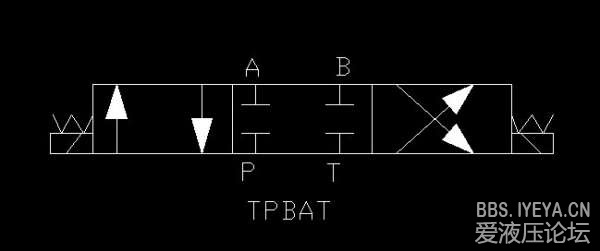

请以下面这个图为例，

ye124 · 发表于 2013-10-29 23:57:41

如图，左边电磁铁通电，则P与A通，T与B通，右边电磁铁通电，则P与B通，A与T通

qqqqqqwwww · 发表于 2013-10-30 05:38:29

示意图上标注的很明白。

懒驴慢抬蹄 · 发表于 2013-10-30 06:14:51

以高压油油路为例，实物单级电磁换向阀是一侧得电另一侧的油孔相通；
多级电液换向阀需要根据结构推导；
原理图方向与实物并不全部一致，需要仔细确认。

sdr · 发表于 2013-10-30 07:29:12

懒驴慢抬蹄发表于 2013-10-30 06:14
以高压油油路为例，实物单级电磁换向阀是一侧得电另一侧的油孔相通；
多级电液换向阀需要根据结构推导；
...

对，机能符号只代表它的工作形式，不代表内部结构。

流向世界 · 发表于 2013-10-30 07:44:57

就是我也这么认为

sgg28485 · 发表于 2013-10-30 07:50:30

左边的电磁铁通电，实现机能符号左边的功能。右边电磁铁通电实现机能符号右边的功能.

并不是所有的换向阀都能严格对应；多级阀主阀和先导阀都有机能符号时具体实现什么功能需要仔细推导确认。发表于 2013-10-30 21:17

tywww1234567 · 发表于 2013-10-30 07:57:01

三位四通换向阀

dushuai · 发表于 2013-10-30 08:18:05

图号只是表达一下连接方式，具体的应该以实物为主

wcx2008qx · 发表于 2013-10-30 08:18:55

从原理图上来说是哪边电磁阀通电哪边的油路就通
